弱电工程之视频监控系统

不管是小区、商铺、还是办公室，监控都是标配，也是我们做项目多的，这篇，我们就把监控系统，从组成、选型、存储计算，到调试，彻底讲清楚，看完你就能自己做中小型监控项目了。

监控系统的四个部分，分别是什么？ 首先，你要搞懂，一个监控系统，分成四个部分，我给你用图讲清楚：

前端设备：就是摄像头，负责拍摄视频，把视频信号转换成网络信号。

传输部分：就是我们之前讲的网线、光纤，把摄像头的信号传到机房。

存储部分：就是 NVR，网络硬盘录像机，负责把摄像头的视频存起来，方便以后回看。

显示部分：就是显示器、拼接屏，负责把监控的画面显示出来，给人看。

是不是很简单？整个监控系统，就是这四个部分，前端拍，中间传，机房存，屏幕看，就这么回事。

摄像头怎么选？机、半球、球机，分别用在哪？ 很多新手买摄像头，不知道该买哪种，我给你讲清楚：

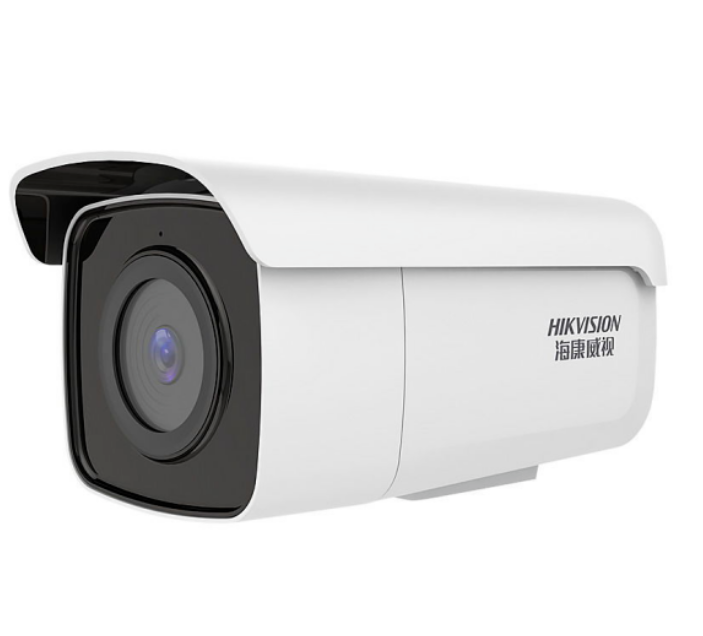

• 机：就是那种长的，方的，这个是常用的，适合室外，或者室内的走廊、大门口，距离远的地方，它的焦距大，能看很远的地方。

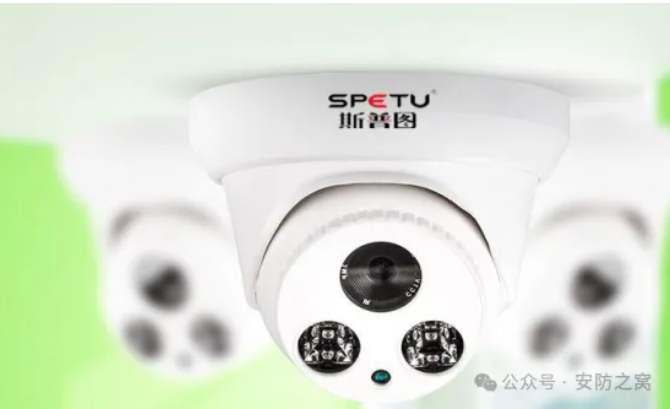

• 半球：就是那种圆的，吸顶装的，适合室内的房间、电梯里，它比较小巧，美观，而且是广角，能覆盖比较大的范围。

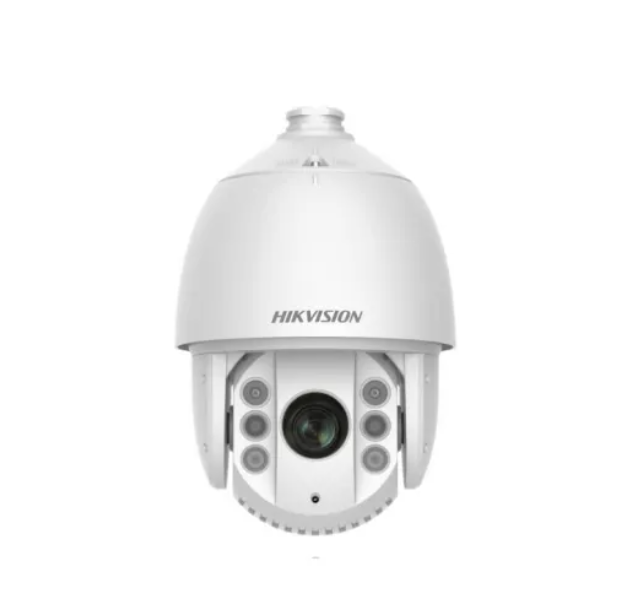

• 球机：就是那种可以转动的，能上下左右旋转，还能光学变焦，适合大的广场、停车场，需要看大范围，还要能拉近看细节的地方，的缺点就是价格会高一些。

简单说：室内小范围用半球，室外远距离用机，需要转动变焦用球机，就这么简单，新手照着选就不会错。

存储怎么算？1 个 4K 摄像头存 30 天，需要多大硬盘？ 很多人问，我要存 30 天的录像，需要多大的硬盘？这个其实有标准的计算公式，我给你讲明白：

首先，不同清晰度的摄像头，默认的码率是不一样的，常规的参考值： ・1080P（200 万）的摄像头，码率一般是 4Mbps ・4K（800 万）的摄像头，码率一般是 8Mbps

存储容量计算公式： 硬盘大小 (MB) = 码率 (Mbps) × 录像天数 × 24 小时 × 3600 秒 / 8 （除以 8 是因为码率的单位是 bit，而硬盘的存储单位是 Byte，1Byte=8bit）

举个例子，1 个 4K 的摄像头，存 30 天，那就是：8Mbps * 30天 * 24小时 * 3600秒 / 8 = 2592000MB = 2.59TB也就是大概 3T 的硬盘，就够了。 你要是有 8 个 4K 摄像头，那就是 8*3T=24T，买 4 个 6T 的硬盘就完全够用了。

? 补充说明： 以上是基于 H.264 编码的常规码率，如果你的摄像头是目前主流的 H.265 编码，相同清晰度下码率可以降低一半，对应的存储容量也只需要一半！ 比如 4K 摄像头用 H.265 的话，只需要 1.3T 左右的硬盘就能存 30 天，能省不少硬盘成本，这也是现在新项目基本都用 H.265 设备的原因。

很多新手不知道这个，买小了，存不了几天，或者买大了，浪费钱，你用这个公式算，就不会错了。

? 新手调试：摄像头怎么添加到 NVR？ 很多新手不会调试，其实现在的设备都做的非常傻瓜化，就几步：

把摄像头用网线接到交换机上，把 NVR 也接到同一个交换机上。

给 NVR 接个显示器，进 NVR 的配置界面，点「搜索设备」，它就能搜到同一个局域网里的摄像头。

搜到之后，点「添加」，输入摄像头的密码，就加上了，然后就能出画面了。

是不是很简单？现在的设备基本都支持自动适配 IP，不用你手动改什么 IP，新手跟着点就行。

新手调试小提示： 如果搜不到摄像头，先检查这几点：

摄像头和 NVR 是不是接在同一个局域网的交换机下，网线有没有插好、有没有松动；

大部分品牌的摄像头默认有初始密码，添加的时候要输入正确的密码（可以看摄像头的说明书，或者品牌的通用初始密码）；

如果是不同品牌的设备混搭使用，记得在摄像头的设置里开启 ONVIF 协议，NVR 才能搜到并添加第三方的摄像头。
