弱电工程之楼宇对讲系统原理与施工调试

只要是小区，就一定有楼宇对讲系统，就是你小区楼下的那个门口机，你按房间号，家里的分机就响了，你接起来，能看到是谁，然后按开锁，楼下的门就开了。 很多新手对这个系统不熟悉，这篇，我们就把它讲清楚，原理、施工、调试，都给你讲明白。

? 楼宇对讲的演变：从模拟到云对讲 楼宇对讲发展到现在，已经换了好几代了：

模拟对讲：早的，只能通话，不能看视频，线也是的，现在基本淘汰了，只有老小区才有。

数字对讲：现在的主流，能视频，能看到门口的人，线用网线就行，跟我们的网络是通的，稳定，功能也多。

云对讲：的，不用家里的分机了，用你的手机就行，你在外面，有人按你家的门铃，你手机就能接到，能看到人，还能远程开门，非常方便，现在很多新小区都用这个。

小提示：云对讲不用装室内分机，能省不少装修和设备成本，业主也不用带门禁卡，手机就能开门，哪怕你在外地，朋友来家里，你也能远程给他开门，非常方便。

现在做项目，基本都是做数字或者云对讲了，模拟的已经没人用了。

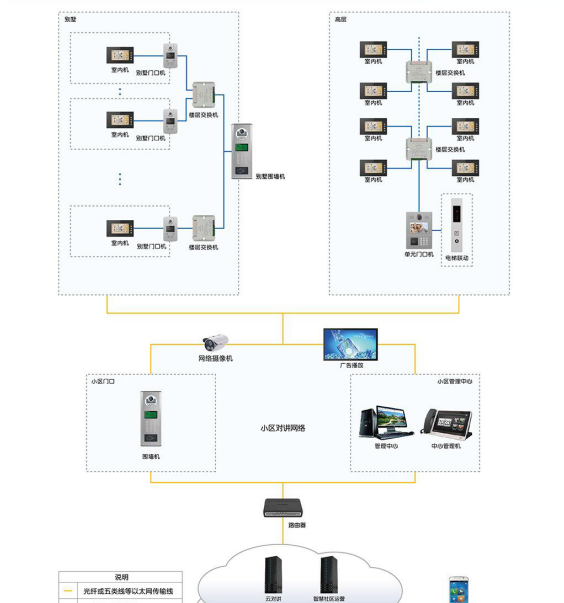

系统组成：门口机、分机、管理机，都是什么？ 一个楼宇对讲系统，组成很简单：

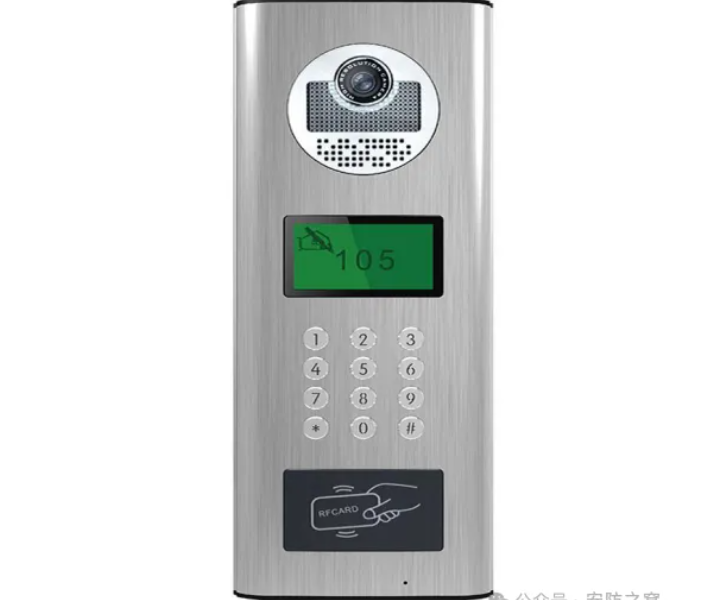

单元门口机：就是单元楼楼下的那个，你按房间号，跟家里的分机通话的那个，现在的新门口机，还集成了人脸识别、刷卡、密码开门，业主不用按房号，直接刷脸就能进单元门。

安装小提示：门口机的安装高度一般在 1.4-1.5 米，刚好是成年人的身高，方便按按键，摄像头的高度也刚好能拍到人脸，不会拍的太高或者太低。

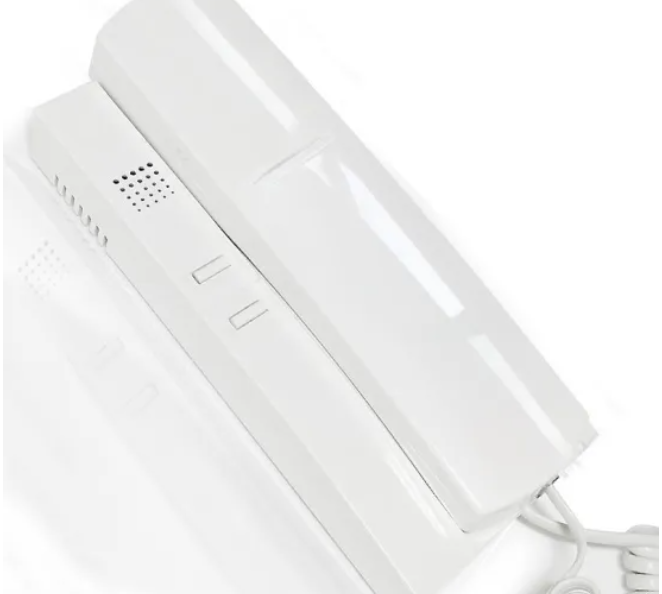

户内分机：就是你家里的那个，门口机按了，它就响，你能接起来通话，还能开锁，数字的分机还带屏幕，能看到门口的人是谁。

管理中心机：就是物业的那个，业主有什么事，能呼叫物业，物业也能给所有的业主发通知，还能远程给业主开门，比如业主忘带钥匙了，物业就能远程开单元门。

电控锁：就是单元门的锁，你家里按开锁，它就打开，跟我们之前讲的门禁锁差不多，一般都是磁力锁，断电开门，符合消防要求。

是不是很简单？就是这几个部分，组成了整个对讲系统。

施工要点：为什么很多老对讲有杂音？ 大部分都是线的问题，很多新手施工的时候，用了便宜的线，或者线布的太长，信号衰减了，还有的把对讲的线和强电的线穿在一起了，强电干扰了对讲的信号，就有杂音了。 所以，施工的时候，你要注意：

线要选好的：数字对讲用超五类以上的网线，模拟的用的屏蔽线，不要用便宜的非屏蔽线，抗干扰。

强弱电要分开：不要穿在同一个管里，至少要隔 30cm 以上，避免强电干扰，不然就会有杂音、画面卡顿。

线的长度不要太长：数字对讲的话，网线不要超过 100 米，跟我们之前讲的综合布线一样，太长了信号就衰减了。

门口机要做好防水：如果是室外的门口机，一定要做好防水，不然下雨进水，设备就坏了。

做好了这些，你的对讲系统，用十几年都不会有杂音，也不会坏。

开锁故障排查：为什么按了开锁门不开？ 很多新手遇到，按了开锁，门不开，是什么原因？ 一般就几个问题，你一个个排查：

锁的电源有没有电？ 很多时候，锁的电源掉了，或者跳闸了，就开不了，先检查电源。

线有没有接错？ 开锁的线，有没有接反了，或者松了、氧化了，接触不良。

信号有没有发出来？ 你可以在主机那里，测一下，按开锁的时候，有没有信号过来，要是有，那就是锁的问题，要是没有，那就是分机或者主机的问题。

锁有没有坏？ 要是都没问题，那就是锁坏了，换个锁就行。

如果是云对讲的话，还要额外检查：

门口机的网络通不通，是不是断网了，远程开门需要网络支持；

业主的手机 APP 有没有权限，是不是绑定错了房号。

一般都是这几个问题，排查一下就好了，很简单。

来源：安防之窝
