行波监测技术应用｜杆塔倾倒跳闸难题 配网故障定位装置实战解析

杆塔倾倒是 10kV 配网线路非计划停运的高风险诱因，具有突发性强、破坏力大、故障影响范围广、排查难度高等特点，易引发线路断线、相间短路、大面积停电，甚至威胁人身安全，是配网运维的重点防控隐患。本文结合 10kV 配网线路典型杆塔倾倒案例，解析凯铭诺 KHF100 配网行波故障定位与预警装置的实战价值，为配网线路高效运维提供参考。

一、案例场景：杆塔倾倒引发的配网线路跳闸

（一）故障基本信息

某 10kV 郊县农网架空线路，线路全长 18.73km，共架设杆塔 136 基，线路途经河道沿岸、低洼农田与林地边缘，承担周边 3 个行政村、2 个农业合作社的生产生活供电任务。本次故障发生于线路 89 号水泥杆塔，该杆塔呼高 12m，采用 φ190×12m 预应力水泥杆，杆上搭载 1 台 100kVA 配电变压器，杆塔紧邻河道左岸，基础埋深 2.2m，但因长期受河水冲刷、汛期土壤浸泡，基础周边土体出现严重掏空、松动，抗倾覆能力不足，属杆塔隐患高发区段。

故障发生时间为 6 月 18 日 14 时 27 分，

故障区段天气：强对流暴雨，瞬时风力 8～9 级，小时降雨量 62mm，河道水位暴涨引发边坡溜塌，为典型极端天气诱因。

（二）故障经过与现场处置

故障发生时，线路 B、C 相间短路跳闸，保护装置动作，重合闸不成功，造成近 300 户用户停电，农业生产用电中断。传统方式 能粗范围定位，受暴雨、内涝、道路中断影响，人工逐杆排查安全风险高、耗时长达 4 小时以上。

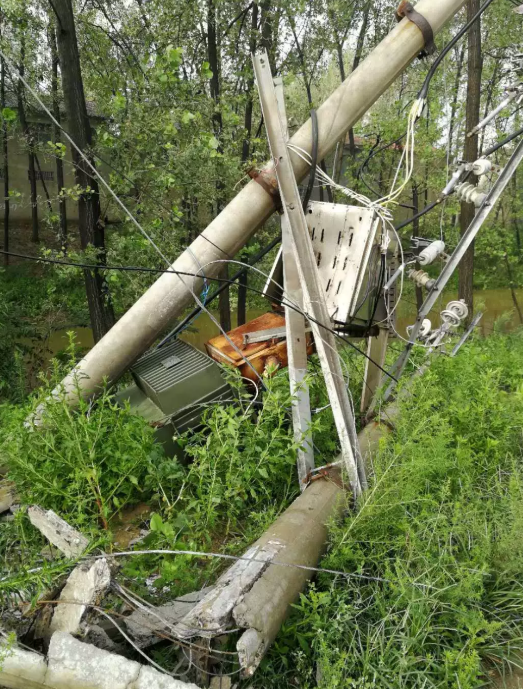

运维人员依托凯铭诺 KHF100 配网行波故障定位与预警装置，毫秒级捕捉故障行波信号，精细锁定 89 号杆为故障点，5 分钟内完成告警与定位推送。巡视人员抵达现场后确认：89 号水泥杆因边坡溜塌、基础掏空发生整体倾倒断裂，杆体折断倒伏，配电变压器、金具、导线严重损毁，确认为杆塔倾倒引发的相间短路故障。

（三）杆塔倾倒故障行波特征

杆塔倾倒故障行波波形典型：

呈现突发陡升大尖峰、多脉冲叠加，幅值高、高频分量丰富；

无前期异常扰动，突发性极强；

易造成相间短路、导线断线，与雷击、异物故障波形可清晰区分。

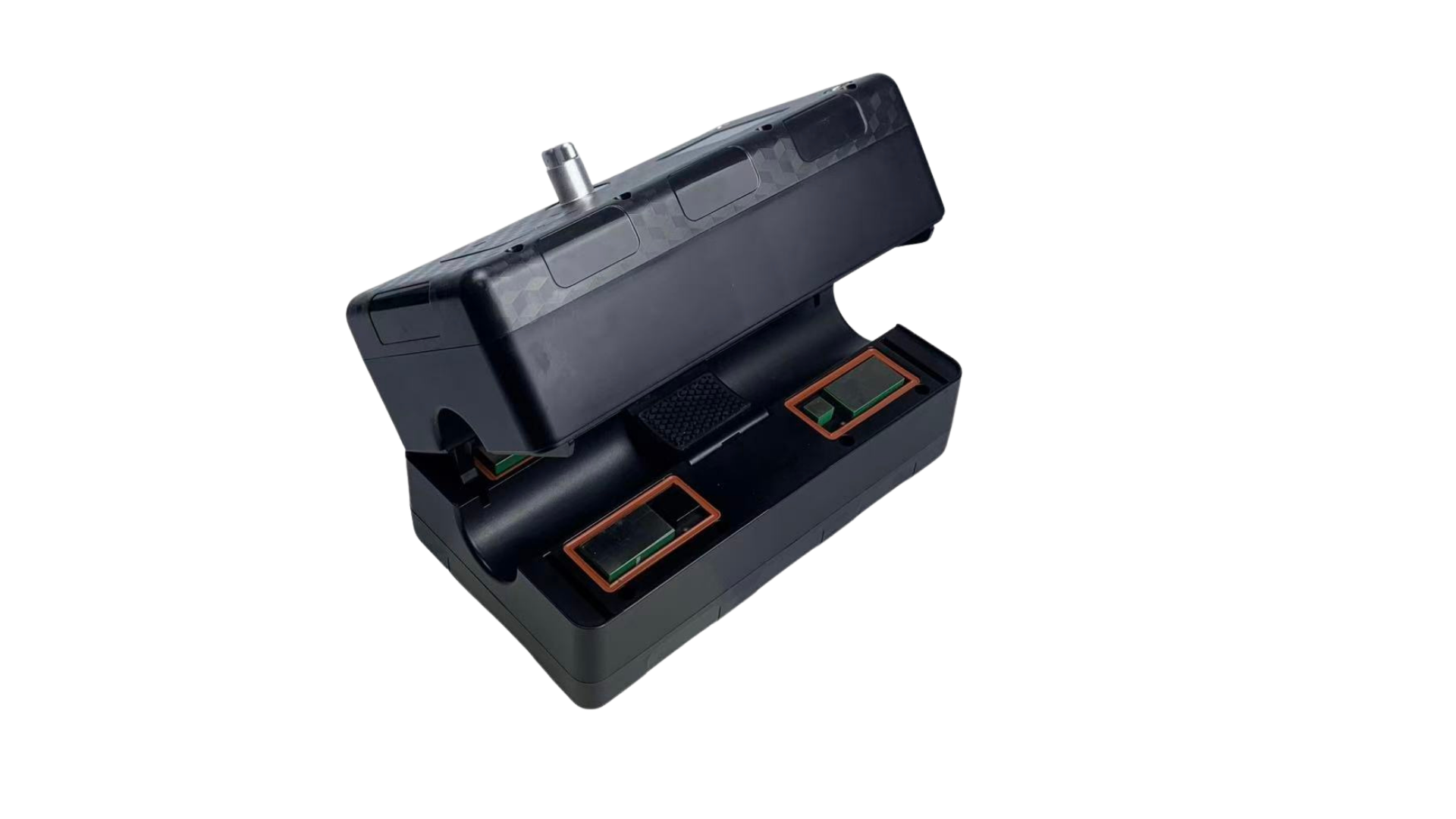

二、凯铭诺 KHF100 配网行波故障定位与预警装置 能力

毫秒级感知：实时捕捉杆塔倾倒、断线、短路等故障瞬态行波信号，响应迅速。

杆塔级定位：定位精度高，直接锁定故障杆塔，免去复杂环境盲巡。

高可靠运行：IP66 高防护、宽温工作，三重供电保障，极端天气不掉线。

AI 智能研判：精细识别倾倒、雷击、异物、树障等故障类型，支撑快速抢修。

三、治理启示

（一）技术层面

在河道沿岸、低洼易涝区、边坡等隐患区段全面部署凯铭诺 KHF100，实现故障秒级定位、全天候可靠监测，推动配网运维由被动抢修向主动防控转变。

（二）管理层面

建立杆塔隐患台账，强化汛期与极端天气特巡；定期开展基础加固、边坡防护、河道清淤；加强气象水利预警联动，前置抢修资源，比较大限度压缩停电与处置时长。

四、总结

杆塔倾倒突发性强、危害大，传统运维排查难、效率低、风险高。凯铭诺 KHF100 可实现故障快速感知、精细定位、高效处置， 提升极端天气下抢修效率与供电可靠性。未来，行波监测与状态监测、气象预警深度融合，将推动配网运维向全感知、快处置、可追溯升级，为电网安全稳定运行筑牢防线。
