M6组合密封垫圈标准

一、基本设计理念

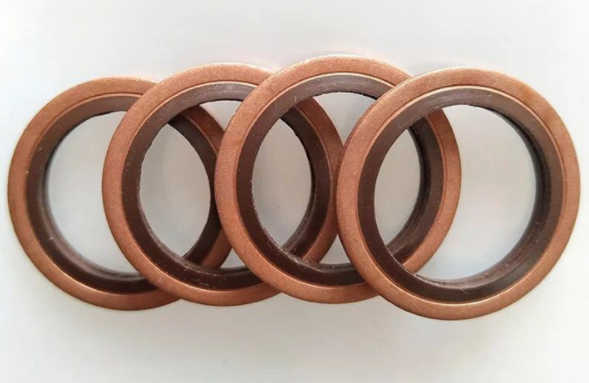

M6组合密封垫圈采用金属载体与弹性密封元件一体化的设计，通过金属环的刚性支撑与橡胶圈的弹性压缩实现双重密封，适用于液压阀管接头、螺纹连接端面等场景的静密封需求。

二、主要标准体系

1. 机械行业标准：JB/T 982-1977（或JB982-77）

• 规定金属垫加橡胶的组合形式，明确公称直径范围（8mm至60mm），涵盖M6规格的详细尺寸参数。

• 要求橡胶圈材质为耐油丁腈胶（NBR）或氟橡胶（FKM），金属环经防锈处理。

• 适用工作压力达40MPa，工作温度范围：-30℃至+120℃（NBR材质）、-20℃至+200℃（FKM材质）。

2. 国际/国外标准

• 德国DIN标准：DIN 988 (P/PS) - 1990、DIN 6796

• 美国ASTM标准：ASTM F436

• 日本JIS标准：JIS B1256

• junyong标准：MIL-DTL-6615

3. 多国标准兼容性

• 适配公制螺纹（如M6×1.0）与英制螺纹（如G1/8、NPT1/8），满足中高压液压系统（16-40MPa）的密封需求。

三、关键技术参数

1. 尺寸规格

• 公称直径：6mm（适配M6螺纹）

• 外径范围：12mm至18mm（依标准不同）

• 厚度范围：1.5mm至3.0mm（依压力等级不同）

2. 性能要求

• 密封性：液压油、乳化液、水等介质下无泄漏。

• 耐压性：丁腈胶材质适用压力≤40MPa，氟胶材质扩展至更高压力。

• 耐温性：丁腈胶建议使用温度-20℃至+100℃，氟胶可达-20℃至+200℃。

3. 材质组合

• 橡胶圈：丁腈橡胶（NBR）、氟橡胶（FKM）、三元乙丙橡胶（EPDM）等。

• 金属环：碳钢镀铜、不锈钢（如SUS304）、紫铜等。

四、应用场景

1. 液压系统：液压阀管接头、堵油口、卡套式管接头连接处的端面静密封。

2. 工业设备：冶金、汽车制造、石油化工等领域的高压管道接口。

3. 特殊环境：耐油、耐水、耐磨要求高的场景，如风力发电设备、医疗机械。

五、安装与检验规范

1. 安装要求

• 确认密封面平整光滑，无毛刺或凹凸。

• 清洁密封面及垫圈，避免杂质影响密封效果。

• 依组件顺序安装，螺栓对称拧紧，防止垫圈移动或扭曲。

2. 检验方法

• 压力测试：使用压力测试仪检测密封效果，确保无泄漏。

• 尺寸检验：用卡尺测量外径、内径及厚度，确认符合标准公差。
