【弱电工程】 弱电防雷与接地：规范与施工要点

每年夏天打雷，很多项目的弱电设备，都会被雷击坏，摄像头、交换机，一堆设备烧了，要花好多钱换，很多人说，我装了避雷针了啊，怎么还会坏？

避雷针是防直击雷的，弱电设备，很多都是被感应雷坏的，***这篇，我们就讲弱电的防雷与接地，怎么保护你的设备，不被雷击坏。

⚡ 为什么弱电设备这么容易遭雷击？

很多人问，强电的设备怎么没事，弱电的怎么一打雷就坏？

因为弱电的设备，电压都很低，都是 12V、24V 的，很脆弱，感应雷过来，瞬时的几千伏高压，一下子就把设备烧了，而强电的设备，电压高，耐受过压的能力强，所以不容易坏。

所以，你除了避雷针，还要给弱电设备做防雷，防感应雷。

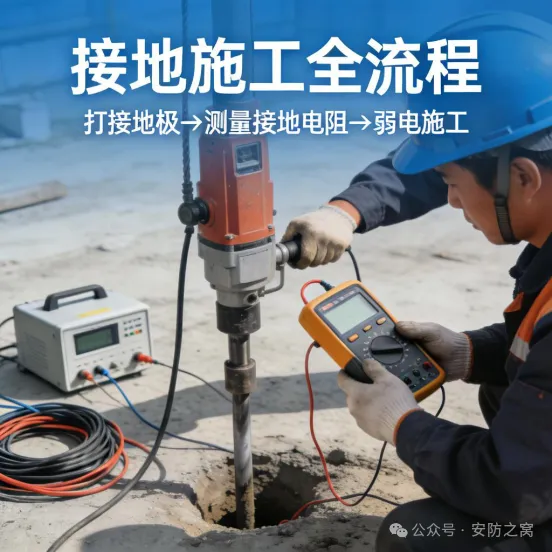

? 接地的要求：联合接地电阻为什么要小于 1Ω？

防雷的就是接地，把雷击的高压，导入大地，所以，接地的电阻，一定要小，国标要求，联合接地电阻，要小于 1Ω，什么意思？就是你打的接地极，电阻要小于 1 欧姆，这样才能把电流快速的导到大地上。

很多新手做接地，随便打个钉子，电阻几十欧，那根本没用，雷击的电流导不出去，还是会把设备烧了。

所以，做接地的时候，一定要测电阻，做到小于 1Ω，要是土壤的电阻大，就用降阻剂，把电阻降下来，这个是硬要求，必须要做到。

 浪涌保护器（SPD）：是什么？为什么每个配电箱都要装？

除了接地，还要装浪涌保护器，也就是 SPD，这个是什么？

简单说，它就是一个阀门，正常的时候，它是断开的，不影响线路的工作，当有瞬时的高压过来的时候，它立刻导通，把高压导到地上，保护后面的设备，高压过去了，它又恢复正常。

所以，你要在配电箱里，还有设备的前端，装 SPD，比如室外的摄像头，前端要装 SPD，机房的配电箱，也要装 SPD，这样，雷击的高压过来，SPD 就把它导到地上，不会烧设备。

很多新手不装这个，一打雷，设备就烧了，装了这个，就能保护设备，花不了多少钱，但是能省几万块的设备钱。

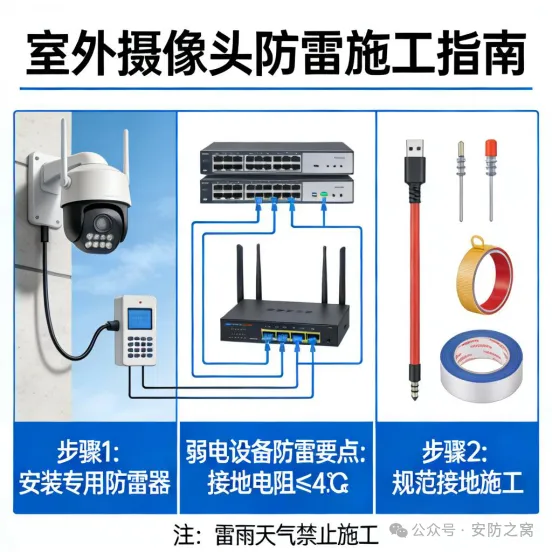

? 室外设备的防雷：摄像头、AP，怎么防雷？

室外的设备，比如摄像头、AP，**容易被雷击，你要怎么做？

设备的前端，装 SPD，电源和网络的，都要装，把感应雷导走。

做好接地，设备的外壳，要接地，把电流导走。

线路要穿管，金属管，也要接地，屏蔽感应雷。

做好了这些，你的室外设备，打雷的时候，就不会坏了，很多项目，就是没做这个，一打雷，室外的摄像头全烧了，非常可惜。
