高温合金薄壁环测量难题：0.9N测力的内径小尺寸测量头来了

  加工高温合金零件本就不易，若还是薄壁结构——比如航空发动机中的密封环、涡轮隔圈之类——那更是“碰不得、压不得”。这类零件刚性差，在精磨过程中哪怕受到轻微外力，都可能产生弹性或塑性变形，导致尺寸失真。更麻烦的是，如果测量环节本身施加的力过大，即便磨得再好，测出来的数据也可能“假超差”，造成误判甚至报废。那么，有没有一种测量方式，能在几乎“不碰伤”的前提下完成尺寸监控?答案藏在一个关键参数里：测力0.9N。

  轻触即测，避免“测不准”变成“测坏了”

  在磨削高温合金薄壁环时，测量系统与工件的接触力必须控制在极低水平。资料显示，内径小尺寸测量头的测力为0.9N(约等于90克力)，相当于轻轻放一枚鸡蛋在工件表面的力度。这种轻载设计，配合天然金刚石测头和阻尼结构，既能保证信号稳定，又不会因压入过深而改变工件真实轮廓。

  尤其对于内径小于30mm的薄壁环，普通内径测头因测臂较长、预行程大，容易在接触瞬间产生冲击或局部压陷。而小尺寸测量头采用燕尾滑轨式调整装置，结构紧凑，预行程控制在140±20微米，过行程不超过500微米，整体响应更柔和，更适合脆弱结构的在线监测。

  适配ZD系统，实现磨削过程闭环控制

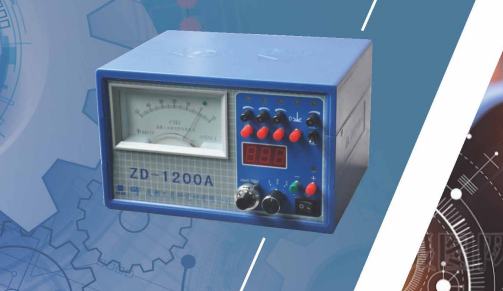

  这类测量头并非单独使用，而是作为ZD系列主动量仪系统的组成部分。在磨床运行时，它与控制仪连接，实时反馈内径尺寸变化。系统采用相对测量原理，将当前工件与标准件的几何尺寸差值进行比对，一旦接近设定阈值，便向机床发出逻辑控制信号，自动调整砂轮进给。整个过程无需停机，也不依赖人工干预。

  值得注意的是，该测量头支持连续或断续表面测量，这意味着即使工件内壁有油孔、键槽等中断结构，系统仍能有效识别有效测量段，避免误触发。重复精度≤1微米，测量范围400微米，足以覆盖大多数薄壁环的公差带需求。

  前道粗加工配合高效刀具，后道精测保尺寸

  要实现高质量薄壁环制造，只靠测量还不够。前道工序的余量控制同样关键。例如，使用可换头铣刀进行车铣复合粗加工，可确保内孔余量均匀、表面平整，减少精磨阶段的热变形和应力集中。这样一来，主动量仪在精磨环节的测量数据才更具代表性，真正反映工艺稳定性而非前序误差。

  此外，高温合金本身导热性差、硬度高，磨削时易产生热积聚。若配合在线测量系统及时调整进给节奏，还能间接降低烧伤风险。虽然主动量仪不直接参与冷却或排屑，但它提供的实时反馈，为工艺优化提供了可靠依据。

  对于从事航空航天、能源装备等领域的制造企业来说，薄壁高温合金件的质量控制从来不是单一环节的问题，而是从刀具选择到过程监控的系统工程。而一个测力0.9N的内径小尺寸测量头，或许正是那个让“不敢测”变成“放心测”的关键一环。它不改变材料特性，也不提升机床性能，却能让每一件脆弱而重要的零件，在被认真对待中完成它的使命。
