共模电感电感量单位与定义方式谷景全解析

在电子元器件选型过程里，共模电感的电感量参数是工程师关注的指标之一。然而，对于电感量的单位换算、标称方式以及“Min”定义的理解，许多设计人员仍存在疑惑。本文将围绕这些实际问题，为您详细解析共模电感电感量的相关知识。

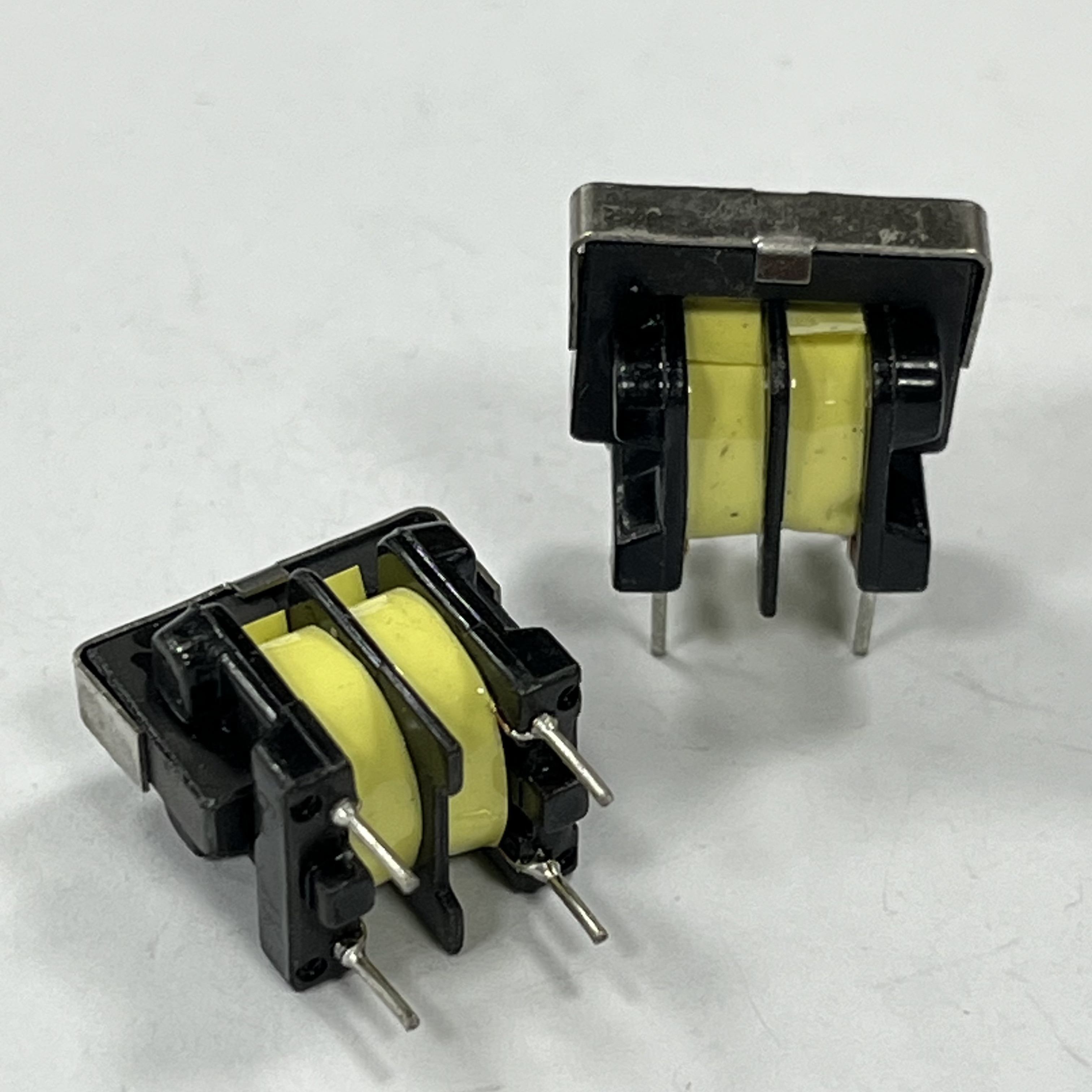

电感量的单位体系

共模电感的电感量通常采用亨利（H）作为基本单位，但在实际应用中，由于亨利单位过大，更常用的是毫亨（mH）和微亨（μH）。这三个单位之间的换算关系为：1H = 1000mH，1mH = 1000μH。在电源滤波应用中，常见的共模电感电感量范围从几mH到几十mH不等，而信号线共模电感的电感量则可能在几十μH到几mH之间。

选择合适的电感量单位关系到数值表达的简洁性，还影响着对元件性能的直观理解。例如，对于电源线滤波用的共模电感，标称为“10mH”比标称为“10000μH”更加清晰易懂。在实际工程文档和元器件规格书中，通常遵循“数值在0.1到1000之间时使用当前单位，超过1000则进位到更大单位”的原则。

电感量的标称方式

共模电感的电感量在规格书中通常以两种方式呈现：典型值和min。典型值表示在标准测试条件下测得的一般性能水平，而min则表示了产品保证达到的电感量下限。对于要求较高的滤波电路，min参数往往比典型值更具参考价值。

以某款共模电感为例，规格书可能标注“电感量：10mH（min）”，这意味着在规定的测试频率和电平下，所有出厂产品的电感量都不低于10mH。这种标称方式为电路设计提供了可靠的设计余量，确保在批量生产中滤波性能的一致性。

电感量随频率的变化特性

共模电感的电感量并非恒定不变的常数，而是随着工作频率的变化而改变。在低频段（如1kHz或10kHz），磁芯材料的磁导率较高，电感量也相应较大。随着频率升高，磁芯材料的磁导率逐渐下降，导致电感量随之减小。当频率升高到一定程度时，分布电容的影响开始显现，甚至可能出现自谐振现象。

因此，在查看电感量参数时，必须注意测试频率条件。同样标称10mH的共模电感，在1kHz下测试和在100kHz下测试，实际读数可能有明显差异。对于开关电源等应用，噪声频率通常在几百kHz到几MHz之间，此时应关注元件在该频率范围内的实际感量表现。

电感量与电流的关系

共模电感的电感量还受到通过电流的影响。当流过绕组的电流较小时，磁芯工作在线性区，电感量保持稳定。随着电流增大，磁芯逐渐趋于饱和，有效磁导率下降，导致电感量降低。这种变化对于采用高磁导率材料制作的共模电感尤为明显。

为应对这一问题，许多共模电感规格书会提供“电流-电感量”特性曲线，或者标注“在额定电流下的min感量”。例如，某款共模电感可能标注“10mH（min，@1kHz）”，同时注明“在额定电流4A下，电感量不低于5mH”。这类信息对于大电流应用场景具有重要参考价值。

温度对电感量的影响

环境温度和工作温升同样会影响共模电感的电感量。磁芯材料的磁导率具有温度依赖性，通常在室温到一定温度范围内相对稳定，超过居里温度后急剧下降。不同磁芯材料的温度特性各异，锰锌铁氧体在较宽温度范围内相对稳定，而某些镍锌铁氧体则对温度变化更为敏感。

在规格书中，部分厂商会提供“温度-电感量变化率”曲线，或者标注工作温度范围内的电感量变化范围。对于在极端温度环境下工作的设备，这些信息对于保证滤波效果的稳定性至关重要。

实际选型中的电感量考量

基于上述分析，在选择共模电感时，只看标称电感量是不够的。建议工程师从以下维度综合评估：确认测试频率是否与实际工作频率匹配；了解在额定电流下的min电感量；考虑工作温度范围内的电感量变化；评估电感量是否满足目标噪声频段的滤波需求。

此外，对于同一电感量需求，可以通过不同组合实现：较高磁导率配合较少匝数，或者较低磁导率配合较多匝数。前者有利于降低分布电容，提升高频性能；后者可能在相同磁芯尺寸下获得更高电感量。具体选择需结合实际应用需求和空间限制。

综上所述，共模电感的电感量是一个多维度的参数，其数值、单位、测试条件以及在不同工作状态下的变化，都影响着滤波效果。深入理解这些特性，有助于工程师做出更加准确的元件选型，确保电路的电磁兼容性能达到预期目标。
