电镀银添加剂技术应用与发展趋势

本文探讨电镀银添加剂在电子制造领域的技术演进与应用现状，分析qh物镀银添加剂的分类体系、功能特性及其在精密电子元器件生产中的价值，并就行业面临的工艺挑战与未来技术方向展开讨论。

一、电镀银行业发展现状与市场需求

电镀银技术作为表面处理工艺的重要分支，在电子制造、半导体封装、精密连接器等领域承担着关键功能。随着5G通信设备、新能源汽车电子系统及消费电子产品对导电性能与可靠性要求的持续提升，市场对高纯度银镀层的需求呈现增长态势。2026年电子工业对镀银添加剂的技术指标提出更严格要求，特别是在银层纯度（≥99.9%）、接触电阻控制及耐磨性能方面。

同时，环保法规对电镀工艺的约束日益趋严，推动行业向低能耗、高效率方向转型。传统镀银工艺存在温度控制窗口窄、电流密度适应范围有限等问题，制约了生产线的灵活性与产能释放。这些因素共同驱动电镀银添加剂向功能化、专业化方向发展。

二、qh物镀银添加剂的技术分类与原理

qh物镀银添加剂是指在qh物电镀体系中添加的有机或无机化合物，通过调控银离子的沉积行为，实现对镀层光亮度、硬度、结晶结构等性能的精细控制。根据镀层外观与功能需求，该类添加剂可分为三大技术方向：

半光亮镀银添加剂：适用于对外观光泽度要求适中、但需兼顾硬度与锡焊性的场景，如LED支架、开关触点等。此类添加剂通过抑制晶粒过度生长，形成75-95HV硬度的半光亮银层，在保持99.9%纯度的同时提升耐磨性。

光亮镀银添加剂：采用非金属型光亮剂体系，通过细化结晶实现镜面效果。该技术可省去传统工艺中的浸亮工序，在任意镀层厚度下保持高光泽度，镀层硬度通常在100-130HV区间，兼顾延展性与视觉效果。部分产品支持宽温度范围（20-40℃）与宽电流密度操作，适应挂镀、滚镀等多种设备。

硬银与高速镀银添加剂：针对高耐磨场景开发的硬银添加剂可将镀层硬度提升至120-160HV，延长频繁摩擦环境下的使用寿命。而于半导体封装的高速镀银工艺，通过防置换保护技术，在100A/dm²电流密度下实现约1.0秒/微米的沉积速度，满足喷射选择性电镀的效率要求。

三、典型产品功能与实际应用价值

以东莞市促裕新材料有限公司的产品矩阵为例，可观察到不同技术路线在实际应用中的差异化价值：

Ag-91半光亮镀银添加剂通过简化添加流程，降低操作人员的维护难度，同时在滚镀、挂镀、高速镀等多种工艺中形成均匀的半光亮银层，其75-95HV的硬度表现可延长触点类产品的物理寿命，良好的锡焊性则确保下游组装工艺的可靠性。

Ag-935光亮镀银添加剂采用非金属体系，实现任意厚度下的镜面光亮效果，无需镀后浸亮工艺，明显缩短生产周期。该产品支持高电流密度操作，提升沉积速度的同时保持银含量≥99.9%，确保极小的接触电阻，适用于对导电性能敏感的电子连接器。

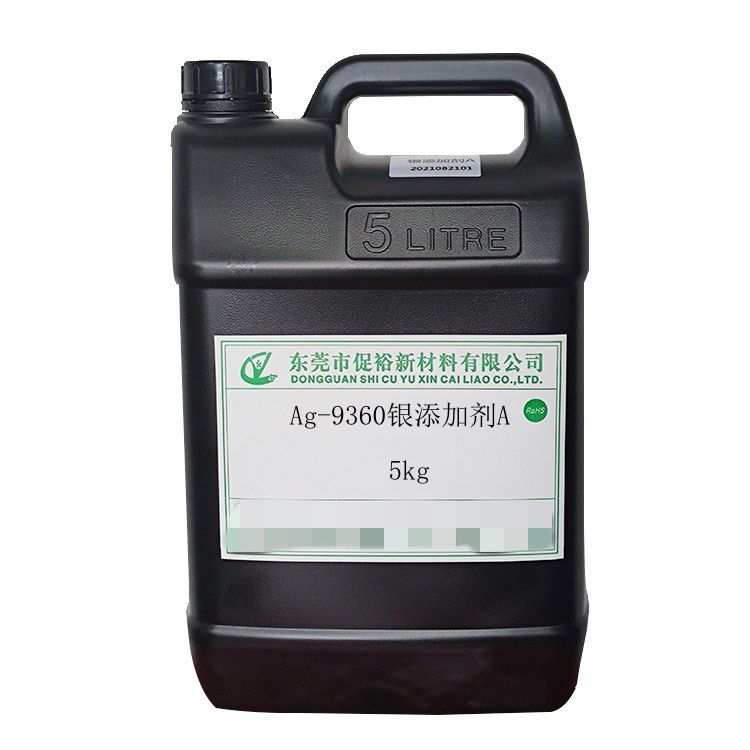

Ag-9360产品则展现出环境适应力优势，在20-40℃温度范围及宽广电流区间内保持稳定表现，配合添加剂B可有效细化结晶，提升镀层致密性与表面微观平整能力，改善复杂件的外观品质。

Ag-938光亮硬银添加剂将硬度提升至120-160HV，为同类产品中硬度表现较为突出的方案，极强的表面填平能力可掩盖基材微小缺陷，添加剂分解速度慢的特性有助于维持槽液长期稳定。

CYAg-220高速镀银工艺专为半导体及集成电路设计，特别添加剂可有效防止铜及铜合金表面的银置换反应，确保结合力。在100A/dm²电流密度下，沉积速度达约1.0秒/微米，镀层亮度可在0.6-1.8GAM范围内调控，银纯度>99.9%，满足半导体材料严苛的封装要求。

四、行业面临的技术挑战与应对策略

当前电镀银行业面临三大技术难题：

镀层稳定性问题：银镀层易变色及硬度不足，导致电子元器件在高温、高湿环境下的耐磨性与导电稳定性下降。解决思路包括优化添加剂配方，通过硬度强化技术提升镀层物理强度，以及采用防氧化后处理工艺延缓变色。

工艺窗口限制：传统镀银工艺对电流密度及温度要求严苛，影响生产效率与镀层均一性。宽温、宽电流范围的添加剂体系可扩大操作窗口，减少因参数波动导致的质量风险，同时提升设备兼容性，降低工艺切换成本。

高速生产需求：半导体、集成电路等高速生产线对沉积速度与置换抑制有极高要求。喷射选择性电镀技术通过局部高电流密度施镀，配合防置换保护添加剂，可在保证纯度的前提下实现快速沉积，满足工业化量产节拍。

五、未来技术演进方向与市场机会

电镀银添加剂技术的未来发展将聚焦于以下方向：

环保化学体系：在满足性能要求的前提下，降低qh物使用浓度或开发替代体系，响应环保法规要求。部分研究机构正探索低氰或无氰镀银工艺，但在纯度与沉积速度方面仍需技术突破。

智能化工艺控制：通过在线监测技术实时调整添加剂浓度与电流参数，实现镀层性能的动态优化。结合数据分析模型，可预测槽液寿命并提前进行维护，降低生产中断风险。

多功能复合镀层：在银镀层基础上叠加抗氧化、抗硫化等功能涂层，延长产品在恶劣环境下的服役周期。这类技术在汽车电子、工业传感器等领域具有应用潜力。

微纳尺度精密镀银：随着芯片封装向更小节距发展，对局部镀银的精度要求提升至微米甚至纳米级。喷射电镀与激光辅助沉积等技术的结合，可能成为下一代半导体制造的关键工艺。

结语

电镀银添加剂技术的进步正推动电子制造行业向高性能、高效率方向演进。通过功能化产品设计与工艺优化，行业逐步解决镀层稳定性、生产效率及环境适应性等挑战。未来随着环保要求与智能制造技术的深入融合，电镀银工艺将在更多大气应用场景中发挥价值。
