6G风口+国产替代双爆发！芯声射频电容如何解决高频场景痛点

导语：在前一期《MLCC高容产品热裂纹预防和开发说明》中，我们和大家探讨了高容MLCC像“千层蛋糕”一样的内部结构，以及如何通过材料和工艺升级来解决热内裂这个“定时*弹”。

现在我们将视线从“高容量”转向“高频率”。随着6G研发加速、*工通信升级以及人形机器人的火热，高*射频器件迎来了确定性的爆发机遇。在这个领域，电容的“高频性能”成为了决定通信质量的命脉。芯声（HRE）推出的0201-0603封装C0G低ESR射频电容，正是为了解决高频场景下的*心痛点而生。

一、高频场景下，为什么电容决定了通信质量？

 在6G、*工通信等热点场景中，设备对射频器件的要求可以概括为九个字：「低损耗、高稳定、小体积」。

射频电容作为射频前端的重心器件，承担着信号滤波、阻抗匹配、能量存储等关键任务。它就像是通信高速公路上的“收费站”和“路面平整器”，直接决定了信号传输的效率和链路的稳定性。

关键指标：什么是ESR？

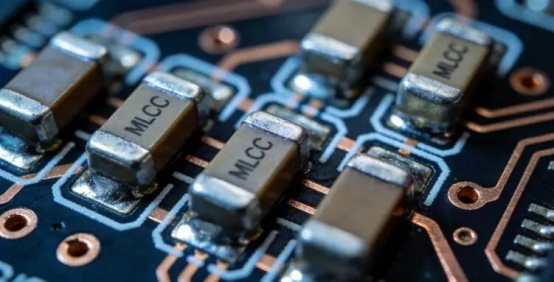

 在高频场景中，MLCC（多层陶瓷电容）凭借小体积和良好的高频特性成为主流选择。而决定其高频性能的“命门”，叫做ESR（等效串联电阻）。

想象一下水管送水：高频信号就像是在水管里快速流动的水。

• ESR低：就像水管内壁非常光滑，水流过去几乎没有阻力（能量损耗小），水压稳定（链路稳定）。

• ESR过高：就像水管内壁长满了水垢，不仅阻碍水流（信号衰减加剧），还会摩擦生热（电容发热），严重时甚至会导致整个供水系统（射频系统）崩溃。

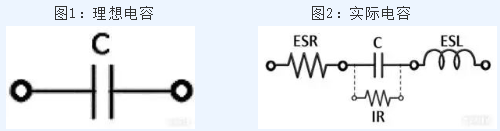

ESR并不是一个真实的、看得见的电阻，而是由四部分“隐形阻力”凑在一起的：

1介质损耗：陶瓷材料本身带来的损耗（C0G材质的损耗远低于X7R）。

2电极电阻：电容内部和外部金属电极的自身电阻。

3端子接触电阻：电容端子和PCB电路板接触地方的电阻。

4寄生电感：高频下，电容结构自带的微小电感效应。

二、为什么高频场景对ESR要求如此严苛？

 在低频时，ESR的影响还不明显；但当频率飙升到GHz级别（比如6G通信频段），情况就完全不同了。

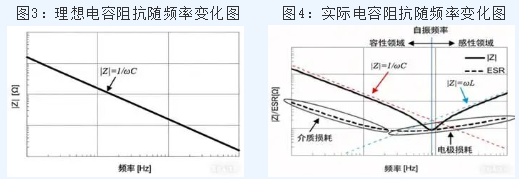

从图4可以看出，实际电容在达到自谐振频率后，阻抗会随着频率上升，此时ESR的控制变得尤为关键。

1. 趋肤效应：电流只走“表面”

频率越高，电流就越喜欢贴着金属导体的表面走，这叫“趋肤效应”。这会导致电极的有效导电面积变小，电阻反而开始上升。

2. 小型化带来的矛盾

现在的设备越做越小（比如手机、机器人），要求电容必须用微型封装（如0201、0402）。但封装越小，内部电极越薄、间距越窄，反而容易导致ESR升高。这就形成了一个**“小型化与高性能对立”**的痛点。

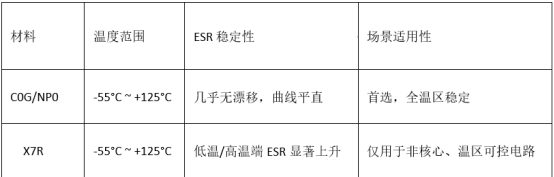

3. 温度的考验

  为了解决这些问题，芯声选择了C0G介质。它的温度系数趋近于0，就像一个“恒温箱”，无论外界温度怎么变，它的容量几乎不漂移，从根源上杜绝了信号失真。

三、芯声三大核*技术：如何把ESR降到*致？

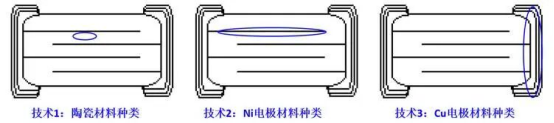

 为了打破海外垄断，解决“小型化与高性能”的矛盾，芯声在0201-0603 C0G射频电容上，祭出了三大“硬核”技术：

1. 国产化粉末替代：让材料更纯粹

 我们使用了200-300nm的超细高纯度（99.99%+）C0G粉末。就像用更细腻的面粉做面条，做出来的电容在高频下的响应速度更快，损耗更少，完美适配6G高频段和极端环境。

2. 高电导率电极材料：让“水管”更通畅

 电极是控制ESR的重心。芯声采用了小粒径镍粉作为内电极，导电率比传统电极提升了30%以上。

配合高精度印刷工艺，我们将电极厚度准确控制在0.9-1.0μm，并优化了电极排版。这不仅减少了寄生电阻，*终将ESR准确压制在250-700mΩ（毫欧级），Q值（品质因数）≥450。

3. 低阻值端电极材料：打通*后“一毫米”

在电容与电路板连接的地方，我们使用了无铅镀锡端子（电阻≤0.02Ω），搭配低阻值铜端电极材料，进一步降低了内外的连接阻力，确保信号传输畅通无阻。

四、全方面适配三大热点场景

 凭借*致的低ESR和高稳定性，芯声射频电容准确匹配了当下的产业风口：

1.6G技术全场景适配：针对6G高频段信号衰减的痛点，芯声产品极低的ESR（10GHz下低至0.08-0.15Ω）和高Q值，能有效补偿信号穿透损耗。微型封装既满足了基站的需求，也契合了终端轻量化的趋势。

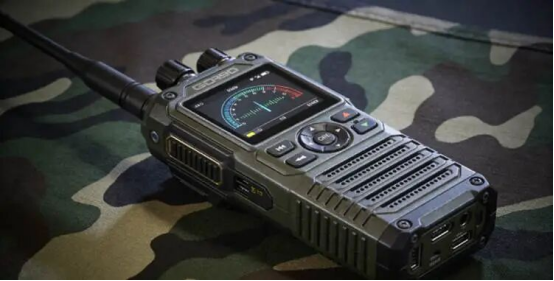

2.*工通信重心保障：在地缘冲*背景下，*工通信设备需要极强的抗干扰能力和极端环境适应性。芯声C0G介质确保了极端温湿度下的稳定，为*工通信国产化提供了坚实支撑。

3.人形机器人标准落地：机器人的射频模组需要高密度集成。芯声产品的微型封装、低延迟传输（低ESR、低寄生电感）以及批量一致性，完美满足了机器人产业规模化量产的标准。

五、重心参数与性能表现

 芯声0201-0603 C0G低ESR射频电容产品容量范围0.2pF-100pF、耐压16V-100V，耐温-55℃至+125℃，通过AEC-Q200认证，使用寿命≥1000小时。

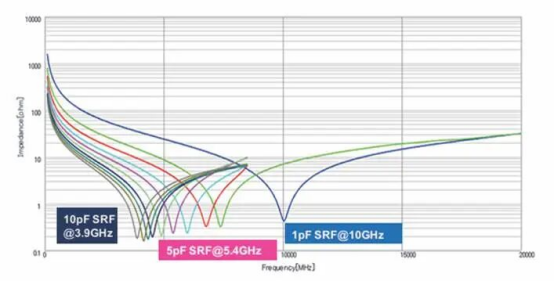

图5：不同容值产品的阻抗Z和SRF谐振点图

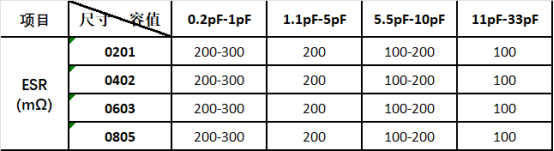

表1：1GHz 频率下测量的 ESR 水准/mΩ

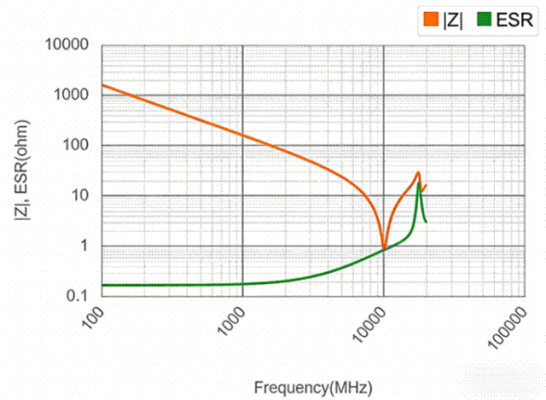

图6：0201-1pF ESR及Z值全区段频率分布图

六、总结：一句话说清楚

 如果说前一期讲的高容热内裂，是为了解决电容“会不会炸开”的物理安全问题；那么现在讲的高频低ESR，则是为了解决信号“传得稳不稳”的通信质量问题。芯声0201-0603 C0G射频电容：

• 核*痛点：高频信号衰减、小型化导致电阻升高。

• 解决方案：通过超细高纯粉末、高电导率内电极、低阻值端子三大技术，把ESR降到*致。

• *终目标：无需进口，实现高*射频电容的国产替代。快速交付，支持定制打样，性价比远超进口产品.

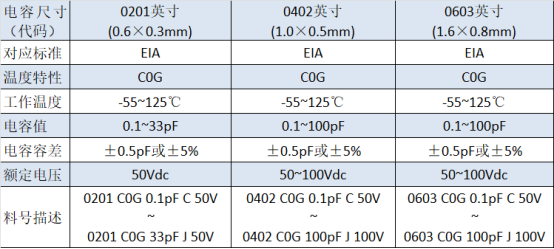

芯声主要电容产品规格：

如果您希望了解不同产品型号及规格，获取详细的产品数据表，请联系我司PM罗先生  手机号：15850225477

面向6G研发、器件国产化替代、通讯系统升级的企业，芯声C0G低ESR射频电容是您的选择方案。欢迎咨询申请样品与技术支持！

编制部门：HRE产品技术部
