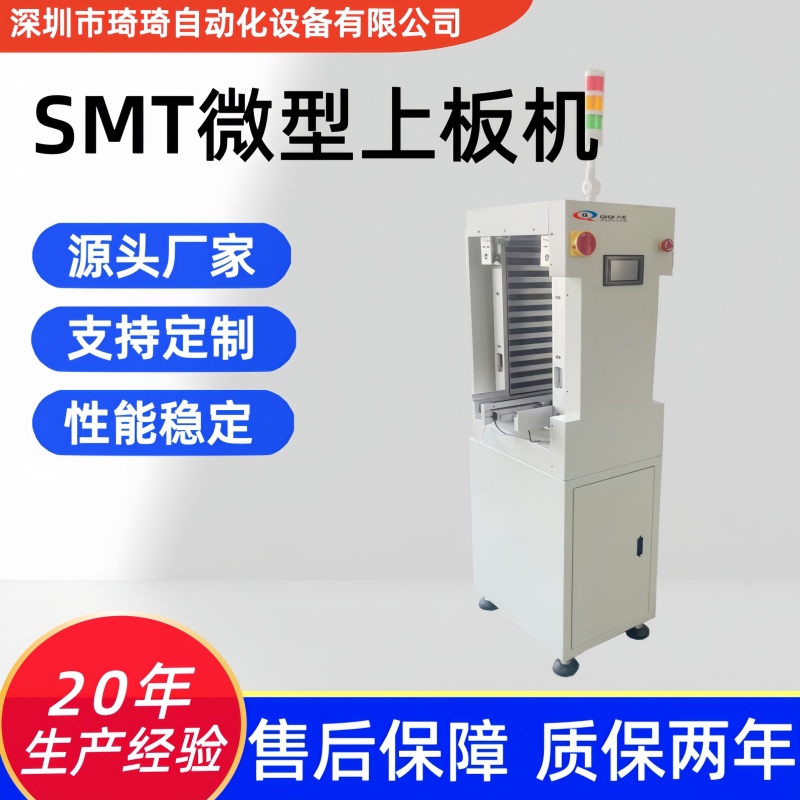

小巧省空间，上板高效率—SMT微型上板机，小型产线自动化之选

SMT微型上板机（又称微型自动上料机、小型SMT送板机，另有微型PCB上板机、迷你SMT送板机、小型自动上板机、实验室泛用上板机、紧凑型SMT上料机等别称），是专为小型SMT生产线、实验室样板线及空间受限车间设计的紧凑型自动化设备，以“小巧机身+高效上板”为重点优势，衔接PCB板存储与产线加工前端环节，是实现小型化、轻量化SMT生产的关键配套设备，广泛应用于消费电子小批量试制、精密仪器组装、实验室研发、小型电子加工厂等场景，适配小批量多品种、样板试产等各类轻量化生产工况，完美契合SMT技术“小型化、高密度”的发展趋势。

作为小型SMT产线的“高效小巧搭档”，该设备打破传统上板机体积庞大、占用空间多的局限，以微型化设计为重心，兼顾操作便捷性与生产实用性，无需复杂安装调试，开箱即可投入使用，大幅降低小型车间、实验室的使用门槛。设备摒弃冗余结构，聚焦关键上板功能，操作简单易懂，新手可快速上手，无需专业运维人员，有效适配小型生产场景的人力配置需求，实现“小巧不低效、便捷更省心”的生产体验。

设备采用精简模块化架构设计，重点结构由微型机架、精密传送系统、定位校准系统及简易控制系统组成，兼顾小巧体型与运行稳定性。机架采用较强度轻量化铝型材打造，经过精密加工与表面处理，不只重量轻（整机重量只有63KG左右），且坚固耐用，能有效隔绝车间粉尘，保障设备长期稳定运行；机身采用紧凑型设计，外型尺寸可低至498*475*1650MM，部分迷你款长度不足0.5M，占地面积极小，无需专门规划安装空间，可灵活放置于车间角落、实验室操作台旁，完美适配空间受限的生产场景。

传送系统搭载小型精密伺服电机与滚珠丝杆，运行平稳无噪音，升降步距可灵活调节，送板采用柔性夹持或真空吸附设计，搭配自动泄气装置，可有效避免PCB板表面刮伤、静电损伤，从源头保障产品良率。设备兼容性极强，可适配50*60mm至280*450mm不同尺寸、0.4mm及以上不同厚度的PCB板，存板数量可达50PCS，采用循环式存板设计，可随用随加，无需频繁换框，大幅提升操作效率，单块PCB板上板时间控制在6秒以内，可满足小型产线的产能需求。

控制系统采用简易PLC+小型触摸屏操控模式，重点操作一键完成，可快速设置上板速度、传送方向（左→右或右→左可任意更改）等参数，同时配备完善的安全保护与故障预警机制，内置光电传感器、压力传感器等组件，可实时监测PCB板位置、设备运行状态，出现无板、卡板等异常情况时，触发现场声光报警，同时自动停机保护，减少设备损坏与物料损耗。设备支持SMEMA信号线标准接口，可无缝对接小型锡膏印刷机、贴片机等SMT关键设备，实现小型产线联动自动化，彻底替代传统人工上板模式，降低人工成本与人为失误风险。

此外，设备具备循环式耐用、精密省电、无需气源的优势，运动量小、磨损少，全部采用金属材料打造，可靠性极高，可长期稳定运行，无需频繁维护。其兼具小巧体型、高效产能与高兼容性的特点，既解决了小型生产场景空间不足的痛点，又满足了小批量、多品种的生产需求，是小型电子制造企业、实验室实现自动化上板的理想选择，助力提升生产效率、降低生产成本，推动小型SMT产线的智能化升级。

作为SMT设备源头工厂，琦琦自动化深耕行业多年，拥有完整的研发、生产、销售及售后体系，针对SMT微型上板机及各类配套设备，可根据客户实际生产场景、工艺需求，按需定制机身尺寸、功能参数等关键配置，源头直供省去中间环节，以高性价比、高适配性的产品与一站式服务，为各类电子制造企业赋能，助力企业实现生产自动化升级，持续为行业发展注入新动能。
