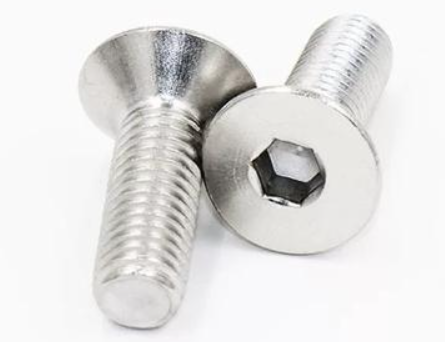

M12沉头螺栓因其头部呈锥形设计，可与安装面齐平，广泛应用于机械结构、设备外壳及装饰件等需要表面平整的场景。其开孔规格需严格匹配螺栓尺寸，以确保连接强度与美观性。本文将从标准尺寸、公差要求、安装工艺及实际应用案例出发，系统介绍M12沉头螺栓的开孔规范，并在文末介绍锦瑞公司在紧固件领域的专业能力。

一、M12沉头螺栓的标准尺寸与公差

M12沉头螺栓的尺寸需同时满足螺纹规格与头部锥形设计要求，国际通用标准（如ISO 10642、DIN 7991）对其关键参数规定如下：

1. 螺纹规格

• 公称直径：M12（螺纹外径12mm）

• 螺距：1.75mm（粗牙）或1.25mm（细牙，需特别标注）

• 螺纹长度：根据应用场景选择，常见为20mm至60mm。

2. 头部尺寸

• 头部直径（D）：24mm（标准值，允许公差±0.3mm）

• 头部角度（α）：90°（常见）或120°（需根据螺栓型号确认）

• 头部高度（K）：8mm（标准值，允许公差±0.2mm）
  注：头部角度与高度需与沉头孔锥度匹配，否则会导致螺栓头部突出或安装间隙过大。

3. 沉头孔尺寸
   沉头孔需分为两部分加工：

• 直径（d₂）：13mm（推荐值，允许公差+0.2mm至+0.5mm）
  注：直孔直径过小会导致安装困难，过大则降低连接强度。

• 直径（D₁）：24.2mm（比螺栓头部直径大0.2mm，补偿公差）

• 角度（α₁）：90°（与螺栓头部角度一致）

• 深度（T）：8.5mm（比螺栓头部高度深0.5mm，确保头部完全嵌入）

• 锥形孔：用于容纳螺栓头部，尺寸需与螺栓头部完全贴合。

• 直孔：用于螺栓螺纹部分穿过，直径需略大于螺纹公称直径。

二、M12沉头螺栓开孔的加工要点

1. 材料适配性

• 金属材料（如钢、铝合金）：需使用硬质合金钻头，转速控制在500-1000rpm，进给量0.1-0.2mm/r。

• 非金属材料（如塑料、复合材料）：可采用高速钢钻头，转速提高至1500-2000rpm，需配合冷却液防止材料熔化。

2. 加工顺序

• 先钻直孔（d₂），再扩锥形孔（D₁），终了用锪钻修整锥面角度。

• 若使用数控机床，可通过编程一次性完成直孔与锥孔加工，保证同轴度≤0.1mm。

3. 公差控制

• 锥形孔直径公差：+0.1mm至+0.3mm（避免过小导致螺栓头部无法嵌入）

• 直孔直径公差：+0.2mm至+0.5mm（确保螺纹顺利通过）

• 孔深公差：±0.1mm（防止螺栓长度不足或突出安装面）

三、M12沉头螺栓的实际应用案例

1. 机械设备外壳固定
   在机床外壳连接中，M12沉头螺栓（10.9级）配合沉头孔设计，可实现无凸起安装，防止碰撞损坏。此时沉头孔锥角需严格匹配螺栓的90°设计，直孔直径选用13mm，确保螺纹咬合长度≥15mm。

2. 汽车轮毂装饰盖
   汽车轮毂装饰盖通过M12沉头螺栓固定，需承受振动与冲击载荷。此时需选用不锈钢材质螺栓，沉头孔深度增加至9mm（补偿装饰盖厚度），并配合弹簧垫圈防松。

3. 建筑幕墙结构
   在玻璃幕墙连接中，M12沉头螺栓（8.8级）用于固定金属支架，需通过盐雾测试（≥500小时）。沉头孔加工后需进行阳极氧化处理，防止铝材腐蚀导致孔径扩大。

四、锦瑞公司：专业紧固件解决方案提供商

锦瑞公司成立于1997年，工厂位于江苏省南通市海安高新区，占地3万多平方米，投资超1亿元，年产量2万余吨，业务覆盖全球60多个国家和地区。公司以“开拓创新，追求优异”为理念，引进国际先进生产及检测设备，设立独自研发中心，专业生产符合GB、DIN、ASTM、ISO、JIS等多国标准的精良紧固件以及多种非标定制件，产品广泛应用于汽车、机械制造、石油、化工、风力发电、医疗等领域。

1. 技术优势

• 拥有多工位冷镦机、数控螺纹滚丝机及三坐标测量仪等设备，可生产M2至M64全规格沉头螺栓，精度达IT6级。

• 支持非标定制，包括特殊头部角度（如100°、110°）、加长螺纹或异形头部设计。

2. 认证与保障

• 通过ISO9001质量管理体系认证、IATF16949汽车行业认证，产品由中国人民财产保险股份有限公司承保全球责任险。

• 提供材质报告、硬度测试报告及盐雾测试报告等全套技术文件，支持第三方检测。

3. 服务宗旨

• 坚持“质量为本、科技兴企、用户至上”的服务宗旨，为客户提供从选型设计到售后维护的全流程支持。

• 48小时内响应紧急订单，72小时内提供非标样品，致力于成为客户信赖的长期合作伙伴。
