谷景贴片磁环共模电感如何替代插件？

在电子元器件小型化与高集成度的发展趋势下，电感产品的形态也在不断演变。近期，苏州谷景电子有限公司推出的贴片磁环共模电感系列，受到了来自汽车电子、工业电源及通信设备等领域客户的关注。本文将以此为契机，为大家科普磁环共模电感从插件形态升级为贴片形态的技术逻辑与实用价值。

一、 什么是磁环共模电感？

磁环共模电感，顾名思义，是以磁环为磁芯的共模扼流圈。其基本原理是将两组匝数相同、相位相反的线圈绕制在同一个磁环上。当线路中的共模电流（如干扰信号）流过时，产生的磁通方向相同，表现为高阻抗，从而起到抑制作用；而当正常信号（差模电流）流过时，磁通相互抵消，对设备本身的运行几乎无影响。

传统的磁环共模电感多为插件式（DIP），通过引脚穿孔焊接在PCB板上。虽然性能稳定，但在安装密度、自动化生产方面存在一定局限。

二、 为何要从“插件”升级为“贴片”？

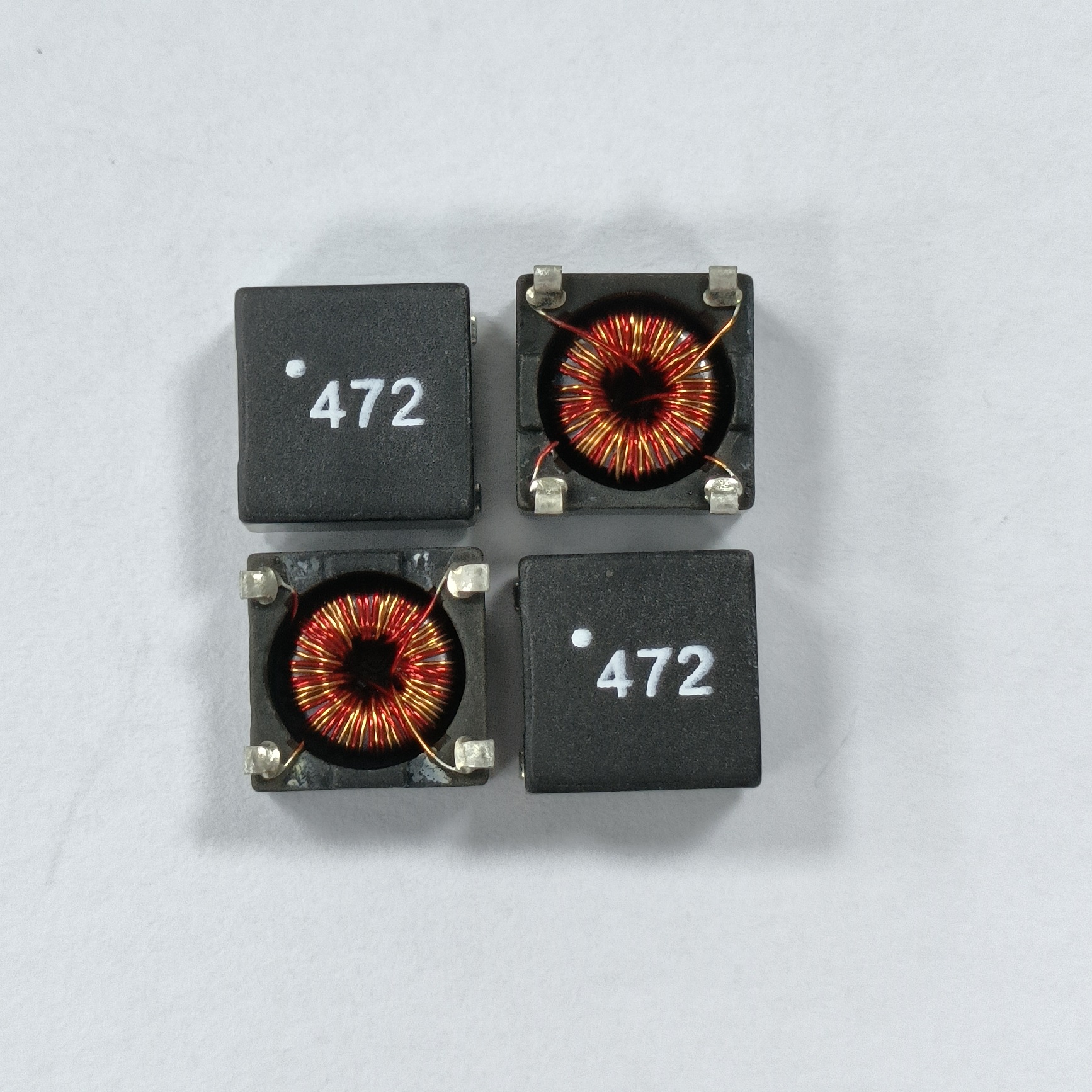

随着电路板布局日益紧凑，以及为了降低人工焊接成本，提升生产效率，越来越多的研发工程师开始寻求贴片化方案。苏州谷景电子此次重点推广的贴片磁环共模电感，正是基于这一市场需求而生。它与传统插件的差异主要体现在以下几个方面：

封装形态与安装方式

插件式：拥有较长的引脚，需穿过PCB板孔进行波峰焊。这要求PCB板预留空间，且背面会留有一定长度的引脚，占用双面空间。

贴片式：采用平贴底座或塑封底座，引脚经过特殊折弯或镀层处理，可直接贴装在PCB板表面。这彻底释放了PCB板背面的空间，为产品轻薄化提供了基础。

生产效率

插件元件通常需要人工插件或复杂的异形插件机，速度较慢且易出错。

贴片元件完美支持高速SMT贴片机全自动生产，大幅提升装配效率和焊接一致性，降低人工干预带来的不良率。

高频特性与抗干扰
虽然基本原理相同，但贴片磁环共模电感在设计时通常针对高频信号进行了优化。其内部结构更紧凑，有效减少了寄生电容的复杂影响，使得在高频滤波应用中表现更为稳定。

三、 贴片磁环共模电感的技术优势

除了解决安装空间和自动化生产的问题外，谷景电子推出的该系列产品还具有以下特点：

机械强度高：采用贴片化设计后，元件紧贴PCB表面，相较于悬空的插件电感，具有更强的抗振动和抗冲击能力，适用于车载等复杂工况。

磁路闭合性好：通过特殊的外封或底座设计，减少了磁力线泄露，降低了对周边敏感元器件的干扰。

电气性能稳定：采用耐高温材料，满足回流焊工艺要求，确保在高温焊接后电感量和阻抗特性不发生偏移。

四、 苏州谷景电子有限公司的优势

作为行业内的技术型制造企业，苏州谷景电子有限公司在共模电感的研发与生产上积累了丰富经验：

快速定制服务：我们深知标准品难以满足所有客户的特殊需求。谷景拥有专业的研发团队，能够根据客户的电路参数、空间尺寸及电流要求，快速提供贴片磁环共模电感的定制化设计方案。

全流程品控：从磁芯选材、线圈绕制到封装测试，我们严格执行全流程质量管理。每一颗电感出厂前均经过LCR电桥、综合测试仪等设备的多道检测工序，确保产品的一致性与可靠性。

技术咨询支持：我们不仅是供应商，更是电磁兼容解决方案的合作者。对于初次从插件改为贴片设计的客户，谷景的工程师可提供PCB布局建议及样品测试服务，帮助客户缩短研发周期。

目前，苏州谷景电子已推出多种尺寸与阻抗特性的贴片磁环共模电感，欢迎广大新老客户来电咨询或申请样品测试。我们将持续致力于电感产品的工艺改进，助力客户产品升级。
