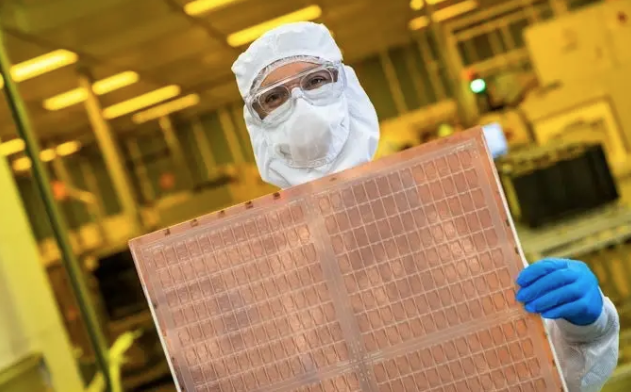

如果你有机会走进一座现代化的晶圆厂，可能会注意到一个细节：车间里亮着昏黄的灯光，而不是通常的白光。这并非出于氛围考虑，而是半导体制造中的一项必要设计。

黄光的科学原理

芯片制造的工序之一是光刻。在这个过程中，工程师需要在硅晶圆表面涂覆一层光刻胶。这种材料对短波长的光非常敏感，尤其是紫外线和蓝紫光。一旦曝光，光刻胶就会发生化学反应，改变其溶解特性。

如果车间使用含有紫外线和蓝光的白光照明，未进入光刻机的光刻胶就可能提前“误曝光”，导致整批晶圆报废。黄光的波长范围通常在570-590纳米，恰好避开了大多数光刻胶的感光区域，为光刻胶提供了安全的工作环境。此外，黄光对人眼更友好，能减少长时间操作的视觉疲劳，同时也降低了在晶圆表面的眩光，有助于工程师观察。

比光线更严苛的挑战

黄光只是半导体车间的显性特征。真正决定芯片良率的，还有一个更隐蔽的因素：环境温湿度控制。

随着制程推进到3纳米及以下，晶体管间距相当于数十个原子。在这个尺度下，温度和湿度的微小变化都会带来明显影响：

以12英寸硅晶圆为例，温度变化1℃，其膨胀量可达0.72微米。在极紫外光刻工艺中，这种形变足以导致图形错位，造成光刻缺陷。在薄膜沉积环节，温度波动±0.5℃就可能导致薄膜生长速率偏差超过10%。湿度控制同样关键：相对湿度低于30%时，静电会让微粒吸附在晶圆表面，甚至击穿电路；湿度超过55%时，冷却水管可能结露，导致设备锈蚀和短路。

传统的空调系统采用“过度制冷再加热”的粗放式调节，已经无法满足纳米级制造的需求。

克力空调的超高精密恒温恒湿控制系统

针对这一需求，江苏克力空调研发了超高精密恒温恒湿环境控制系统。该系统主要实现了以下性能：

• 温度控制精度：±0.01℃

• 湿度控制精度：±0.2%RH

这意味着可以从物理层面减少由热胀冷缩带来的微观形变，为光刻、计量等关键步骤提供稳定的工艺环境。在稳定的环境中，工艺工程师可以更专注于制程优化，而不必为环境波动预留过多余量。同时，克力采用智能化调控策略，避免了传统系统的能耗抵消问题，在实现高精度的同时兼顾节能。

从黄光到恒温恒湿，半导体制造对环境的要求贯穿每一个环节。黄光是肉眼可见的防护，而高精密环境控制系统则是保障芯片性能与良率的基础支撑。在国产半导体产业链的完善过程中，这些细分领域的技术积累正在发挥实际作用。
