冲压模具的分类_上海锦瑞

冲压模具作为金属加工领域的主要工具，通过压力机对板材施加外力使其产生塑性变形，广泛应用于汽车、电子、家电等行业。根据工艺特性、结构形式及功能差异，冲压模具可分为以下五大类，每类模具的设计原理与应用场景均具有独特性。

一、按工艺特性分类

1. 单工序模
   单工序模在压力机一次行程中只完成一道冲压工序，如落料、冲孔、弯曲等。其结构简单、制造成本低，但生产效率受限，适合小批量生产或形状复杂的零件加工。例如，汽车覆盖件中的局部加强筋常采用单工序模分步成型，以确保精度控制。

2. 复合模
   复合模通过单一工位同时完成多个冲压工序，如落料-冲孔复合模可一次性完成板材的切割与孔加工。其优势在于减少工序间定位误差，提升零件尺寸一致性，但模具结构复杂，对凸凹模间隙控制要求极高。典型应用包括电子连接器端子、精密齿轮等高精度零件生产。

3. 级进模（连续模）
   级进模将多个工序分布在多个工位上，板材在送料机构推动下逐步完成冲裁、弯曲、拉深等动作。其生产效率高、自动化程度强，适合大批量标准化零件生产。例如，家电外壳钣金件、电池壳体等均采用级进模实现高速连续成型，单分钟冲压次数可达数百次。

4. 传递模
   传递模结合了单工序模与级进模的特点，通过机械手或传送装置将半成品在不同工位间转移，完成多道复杂工序。其灵活性优于级进模，但设备成本较高，常用于航空零部件、医疗器械等高附加值产品制造。

二、按结构形式分类

1. 敞开模
   敞开模无上模座，结构简单且便于观察冲压过程，但刚性较差，只适用于浅拉深或低精度零件加工。

2. 导柱模

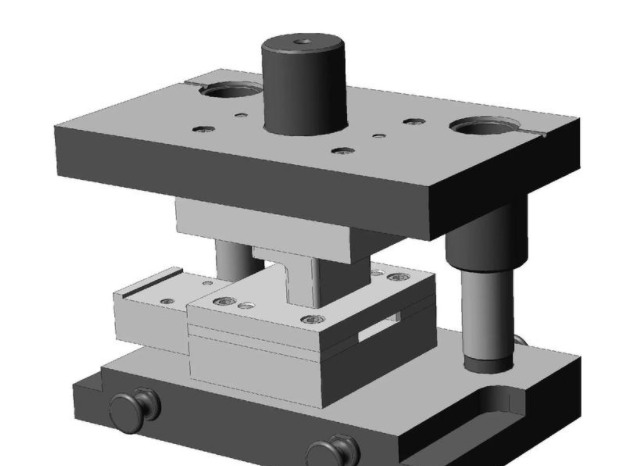

   导柱模通过导柱与导套的精密配合实现上下模准确对中，明显提升冲压稳定性，是汽车钣金件、电机铁芯等中高精度零件的主流模具类型。

3. 导板模
   导板模利用导板与凸模的滑动配合控制运动方向，适用于高速冲压场景，如电子元器件引脚成型模具。

三、按功能分类

1. 冲裁模
   冲裁模通过凸凹模间隙实现板材分离，包括落料模、冲孔模、切边模等。其设计关键在于刃口尺寸控制与磨损补偿，例如采用多台阶凸模结构可延长模具寿命。

2. 弯曲模
   弯曲模通过凸模压力使板材产生塑性变形，形成特定角度或形状。其设计需考虑回弹补偿，如采用聚氨酯橡胶垫可有效控制弯曲半径。

3. 拉深模
   拉深模将平板毛坯转化为空心零件，需严格控制压边力与润滑条件。例如，汽车油箱采用多道次拉深工艺，每道次模具的圆角半径需逐步减小以避免开裂。

4. 成形模
   成形模通过局部塑性变形实现复杂形状加工，如胀形模、翻边模等。其典型应用包括铝合金轮毂的旋压成形、不锈钢餐具的拉伸成形等。
