​PCB焊线拉力测试，设备测试标准规范、方法及行业建议

PCB焊线拉力测试是评估焊接质量可靠性的关键指标，主要用于验证焊点与线束之间的连接强度。根据行业标准要求，焊线需要承受特定的拉力值而不出现断裂或焊盘翘起现象。

测试标准规范：

（1）国际标准要求

IPC-A-610标准：规定焊点应具备足够的机械强度

JIS Z3198标准：详细规定了焊接强度的测试方法

GJB 548标准：***标准中对芯片剪切强度的具体要求

（2）具体测试参数

根据行业实践，PCB焊线拉力测试标准通常要求：

6公分以上线束垂直拉力≥2.0kg

6公分以下线束垂直拉力≥1.5kg

持续时间：10秒

判定标准：焊盘不应有拉断或翘皮现象

测试设备与方法

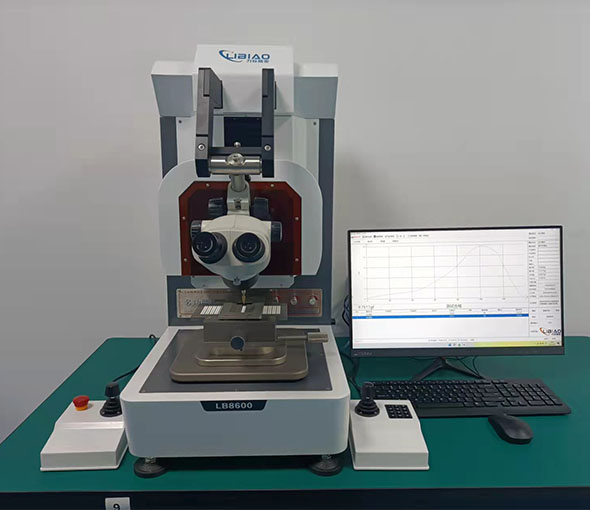

推荐测试设备：LB-8600推拉力测试机具有以下优势：

A、24Bit超高分辨率数据采集系统

B、支持拉力、推力、剪切力等多种测试模式

C、配备摇杆操作和X、Y轴自动工作台

D、模块化设计，自动识别不同量程测试模组

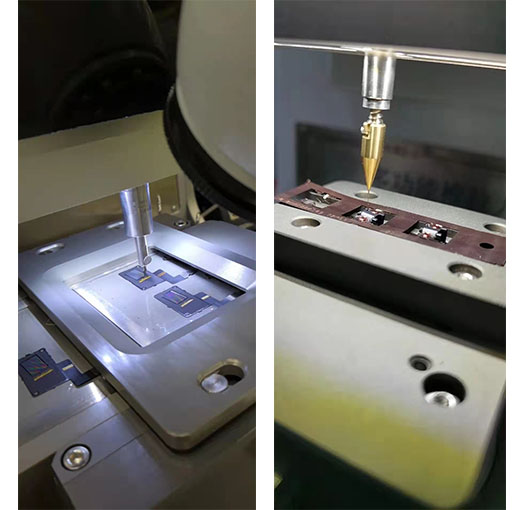

测试流程

1.设备准备：检查推拉力测试机及配件完整性

2.样品安装：将PCB板正确固定到测试机

3.钩针选择：根据材料尺寸选择合适的测试钩针

4.参数设置：设定测试速度、目标力值等参数

5.测试执行：在显微镜辅助下逬行精确测试

6.结果分析：记录破坏力值，进行失效分析

质量判定标准

（1）合格标准

焊点无断裂现象

焊盘无翘起或脱落

拉力值达到规定标准

破坏模式符合预期要求

（2）失效分析要点

焊点断裂位置分析

焊接质量评估

材料兼容性检查

工艺参数优化建议

测试注意事项

安全规范

每个工位设置**安全高度和限速

测试前进行设备校准

使用适当的防护装备

数据记录要求

a.记录测试环境条件

b.保存测试过程数据

c.建立测试结果数据库

d.定期进行设备维护校准

行业应用建议

1.生产质量控制

建议在生产过程中定期进行抽样测试，建立完善的质量控制体系，确保产品符合可靠性要求。

2.工艺优化

通过拉力测试结果反馈，可以优化焊接工艺参数，提高生产效率和产品质量。
