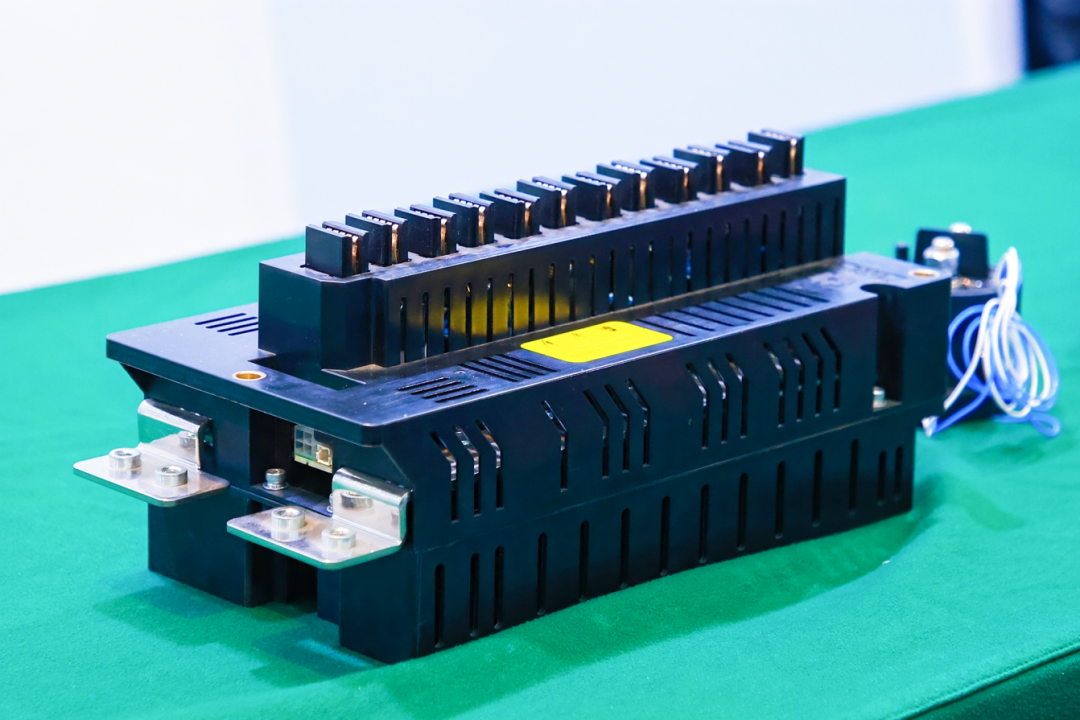

机器人电源模块设计：如何用三极管实现低成本开关控制？

三极管开关电路的基本工作状态

三极管应用于开关模式时，主要工作在截止区与饱和区。当基极电流达到一定数值时，三极管进入饱和导通状态，集电极与发射极之间的压降可降至0.2V至0.3V左右，相当于一个闭合的开关通路；当基极电流为零或施加反偏时，三极管处于截止状态，相当于开关断开。

这一特性使其适用于机器人电源模块中各类负载的通断管理，例如电机驱动器的使能信号切换、传感器供电的投切、以及执行器阀门驱动等场景。

两种常见电路形式及其适用场景

1. NPN型低边开关

这是应用较多的配置方式。负载连接在电源正极与三极管集电极之间，发射极直接接地。当基极输入高电平时，三极管导通，负载获得供电。该电路结构简单，逻辑关系清晰，适用于多数通用负载的开关需求。

2. PNP型高边开关

当需要将负载一端接地，从电源正极侧进行开关操作时，可采用PNP三极管构成高边开关。负载连接在三极管集电极与地之间，发射极接电源正极，基极通过电阻由输入信号驱动。当基极电位被拉低至低于发射极0.7V时，三极管导通。这种配置在需要共用接地回路的机器人电源分配中较为常见。

元件选择与参数设置要点

要使三极管开关电路稳定工作，元件的选择与参数计算是需要关注的环节。

三极管选型：根据负载电流确定型号。对于电流在100mA以内的信号级，可选择SOT-23封装的小信号三极管；对于500mA至1A级别的小型执行器驱动，则需选用SOT-89或更大封装的型号，并关注其额定集电极电流与功耗参数。

基极限流电阻计算：为使三极管进入饱和状态，基极电流应满足 Ib > Ic/β(min) 的条件。通常取 Ic/β(min) 的2至3倍以留有余量。基极电阻值可依据输入电压计算得出。

上下拉电阻的设置：为防止基极悬空时三极管状态不确定，通常在基极与发射极之间接入一个10kΩ至20kΩ的电阻，确保在无输入信号时三极管可靠截止。
