松下DPC/DPH-100系列数字压力传感器——重新定义工业气体检测的精度与效率

在工业自动化领域，压力检测是一个看似基础、实则至关重要的环节。从半导体制造的超洁净气路，到锂电池注液工艺的微压控制，再到自动化装配线的真空吸附——每一个环节都对压力传感器的精度、响应速度及安装的便利性提出了近乎苛刻的要求。然而，传统压力传感器面对这些挑战时，往往顾此失彼；不是高精度产品的体积庞大，或是安装灵活的又难以适应狭小空间，甚至是在维护便捷性上显得功能过于单一。

松下机电推出的DPC/DPH-100系列数字压力传感器，并非一次简单的产品迭代，该系列通过检测头与控制器分离架构，将安装的灵活性、操作便捷性与测量一致性融为一体，为现代精密制造提供了无损检测、迅速便捷的一体化解决方案。

一、主要理念：分离即自由——打破传感器安装的物理枷锁

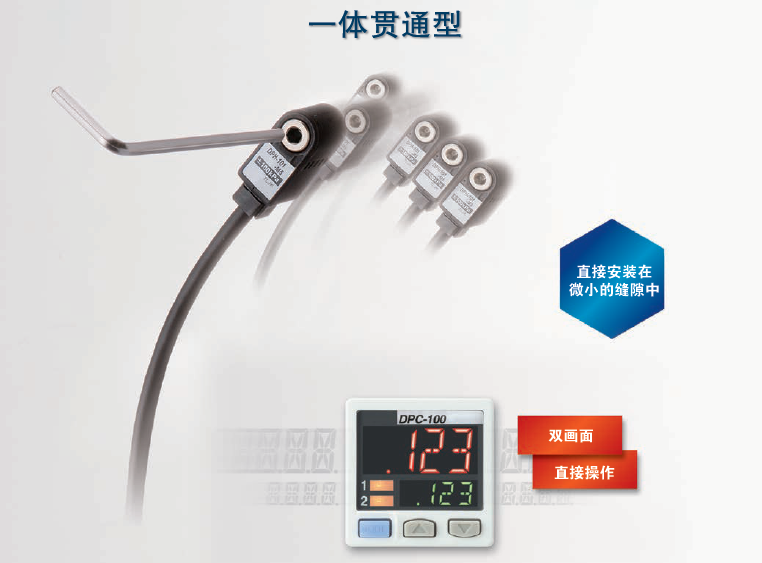

DPC/DPH-100系列的本质突破，在于其检测头与控制器分离的模块化架构；因为传统的一体式压力传感器，必须将整个带有电子元件的机身安装在气路接口上，这在空紧凑的现代设备中，已成为严重的瓶颈——检测位置往往空间狭小，而一体式传感器臃肿的机身难以安置；更棘手的是，一旦传感器需要维护或更换，必须拆卸整个气路连接，导致产线长时间的停机。但是，松下DPC/DPH-100系列彻底终结了这一困境；它将精密的传感单元与控制器DPC-100分离；其检测头只有相当于一枚硬币大小，就可轻松嵌入设备较为狭窄的缝隙；控制器则可集中安装于便于操作的面板或电控柜，二者通过一根普通的4芯电缆连接，较长的情况下可延展至10米。这一“分离即自由”的设计理念，带来的不只是安装位置的解放，更是对设备的设计自由度、产线的维护效率、系统长期可靠性，进行了多维的跃升。

二、颠覆性的创新：五大关键特色深度解析

特色一：安装技术的创新——“内六角扳手安装”与“自由转动结构”

DPH-100检测头在机械安装设计上，展现了松下对现场工程师痛点的深刻理解。

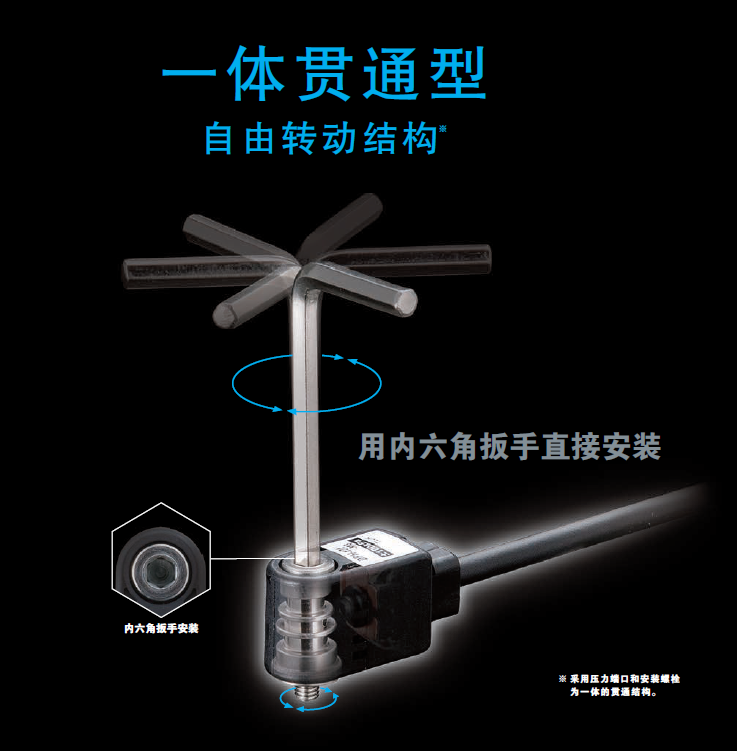

1. 业界头创的内六角扳手安装方式

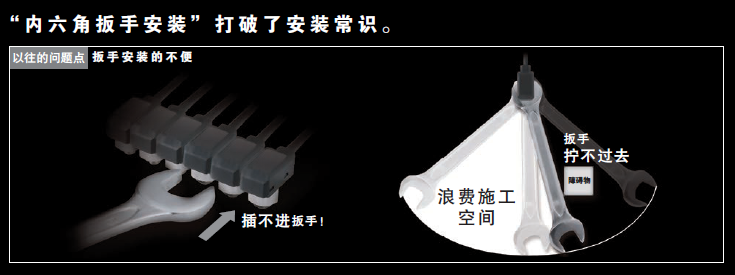

传统传感器的安装，往往需要在狭窄空间内同时操作扳手固定接头、并小心翼翼旋转传感器机身，极易因空间不足而无法施力。DPH-100的检测头顶部设计了标准内六角孔，工程师只需一支内六角扳手，从正上方进行垂直的操作，即可轻松完成紧固。这一创新使得传感器可安装在以往的死角位置，大幅减少了施工空间的预留需求，助力设备的整体小型化设计。

2. 360°自由转动结构

安装后检测头的电缆引出方向可在360°范围内进行自由旋转的调整，意味着工程师可以先将压力端口完全紧固至气路接头，确保完全的密封，然后再将电缆调整至较为顺畅的引出方向。

3. 嵌入式平面安装方式

对于空间极受限的环境来说，DPH-100检测头支持能够直接嵌入设备金属面板的微小开孔中，实现平面的安装。传感器本体完全沉入设备内部，外部无任何凸起，彻底消除了因碰撞损坏传感器的隐患。

特色二：维护效率的跃升——可单台拔插的模块化设计

在密集安装的多通道压力检测系统中，维护传统的传感器可以说是一项牵一发而动全身的繁琐工作；因为要更换中间的一台故障传感器，必须从边缘开始依次拆下多台的设备；而松下DPC/DPH-100系列的单一拔插结构彻底改变了这一局面；当维护时，工程师无需拆卸相邻设备，就可直接从正上方单独拔出目标检测头，进行更换后插回，系统就会自动的识别。这一设计将平均维修时间从小时级压缩至分钟级，对于24小时连续运行的生产线，其价值难以估量。

特色三：性能象征——500μs超高速响应

在高速自动化产线中，压力检测的响应速度直接决定生产节拍。松下DPC/DPH-100系列实现了500μs的超高速响应；意味着传感器能在0.0005秒内完成压力的变化感知、信号处理、比较判断、输出切换的全过程。对于需要高速检测的场合——如高速真空吸附、快速加压判定、气动元件寿命测试——这一性能为设备缩短了间歇的时间、提升了生产效率及提供了坚实的保障。更难得的是，响应时间并非固定不变；对于存在压力脉动或机械振动的场合，适当降低响应速度可有效防止误动作，实现了速度与稳定性的平衡。

特色四：人机交互的升华——双画面三色显示与层级化菜单

松下DPC-100控制器的显示与操作界面，象征着工业传感器人机工程的高水平；

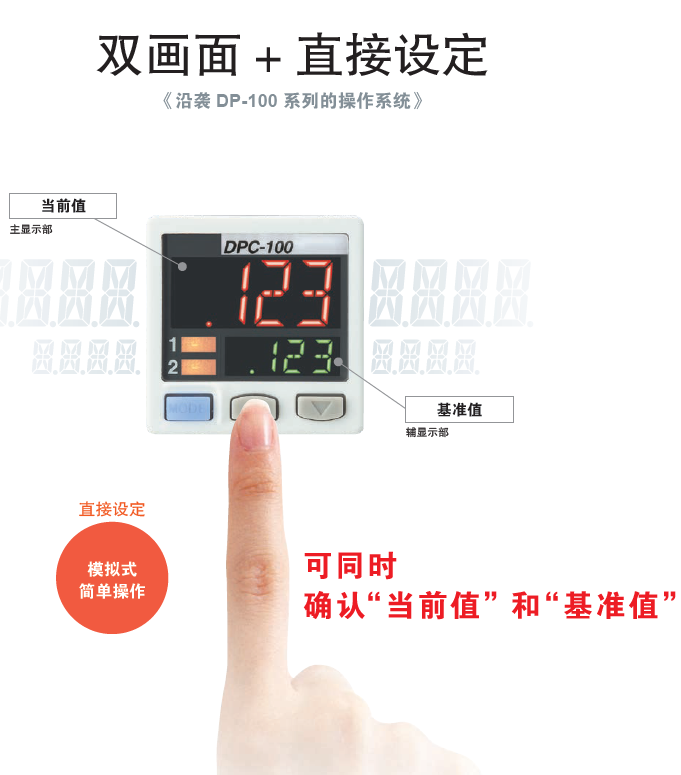

1. 双画面同屏显示功能

主显示区以大字显示当前的压力值，辅显示区可同时显示基准值、峰值、谷值或自定义文字。操作者无需切换页面，关键信息就可以一览无余。

2. 三色状态可视化效果

控制器状态与输出联动：输出ON时主显示区变为红色，输出OFF时变为绿色，设定过程中则显示橙色。这一设计使设备状态“一瞥即知”，大幅降低了巡检和故障排查的认知负担。

3. 三层菜单架构设计

松下将复杂的参数设定体系重构为RUN模式（日常操作）、菜单模式（基本设定）、PRO模式（高级功能）三级结构；而操作员只需使用RUN模式，简单按上下键即可调整基准值；工程师则可通过菜单和PRO模式，精细的配置响应时间、输出模式、显示单位等数十项参数。这一菜单设计可以说是彻底解决了传说中，工业传感器功能强大却难以上手的顽疾。

特色五：自动识别与一键复制

1. 自动识别检测头

DPH-100系列包含耦合压、正压、负压三大类、十余种量程的型号；当控制器连接任意一款检测头时，无需任何参数设置，控制器自动识别检测头类型和量程，并切换至对应的测量体系。这意味着企业可统一采购控制器，根据现场需求灵活选配不同量程的检测头，大幅降低备件库存成本。

2. 数据复制功能

对于需要数十甚至上百套压力传感器的设备，逐台设定参数不只是耗时，更极易因人为疏忽导致设定不一致；松下DPC-100系列支持通过连接电缆，就可以将主机控制器的全部设定内容一键复制到子机；更可以将原本数小时的设定工作，缩短至几分钟，且100%保证参数一致性。

三、典型应用场景：从精密制造到智能装备

场景一：半导体与电子制造——洁净环境下的超精密压力监控

半导体设备、对气路压力的稳定性要求极为苛刻，同时必须满足超洁净环境要求。

松下DPH-100系列的价值：

- 检测头采用SUS303不锈钢压力端口、硅胶隔膜、PPS工程塑料本体，无发尘部件，适用于洁净室。

- 耦合压型（±100kPa）精度高达±0.2%F.S.，可精确的监控工艺腔体微正压/微负压。

- 检测头与控制器分离，控制器可安装于非洁净区，避免电子元件污染洁净环境。

场景二：新能源锂电池制造——注液工艺的精确控制

锂电池注液工序需要在真空环境下将电解液精确注入电芯，压力控制的精度直接影响注液量的一致性。

DPH-100系列的价值：

-负压型（-101.0kPa）为真空应用而设计，可准确的监控真空度。

-远程调零功能：当腔体的真空基准发生变化时，通过外部输入信号一键将当前压力强制置零，消除基准漂移的影响。

- 500μs高速响应，实时追踪注液过程中的压力瞬变，确保注液量的精确可控。

场景三：自动化装配与气动控制——真空吸附的可靠性保障

在电子元件贴装、包装取放、机器人抓取等应用中，真空吸附是关键执行环节；吸附成功与否直接决定生产节拍和良品率。

DPH-100系列的价值：

-单一双路比较输出：可同时设置“吸附成功判定”和“吸附力不足预警”两个阈值，实现预测性维护。

-窗口比较模式：设定压力上下限，只有当真空度处于较佳的吸附区间时输出ON，杜绝吸附脱落或损伤工件。

-自由转动结构：检测头安装后可根据现场布线灵活调整电缆方向，完美适配机械臂移动应用场景。

场景四：医学设备仪器——高精度气体分析仪器

呼吸机、麻醉机、血液分析仪等医学设备，需要对微小气体压力进行长期稳定测量。

DPH-100系列的价值：

- M3超小型压力端口的检测头，可直接集成于微型气路模块内部。

- 0.5ms响应时间，满足高频呼吸同步控制需求。

-三色状态显示，医护人员可快速判断设备工作状态，降低操作的失误风险。

场景五：工业炉窑与环境控制——微差压准确监控

洁净车间、生物安全实验室、干燥炉等场所，需要维持微正压以防止外部污染侵入，或微负压以防止有害物质的外泄。

DPH-100系列的价值：

-耦合压型可同时测量正压与负压，正负100kPa宽量程覆盖绝大多数HVAC应用。

-峰值/谷值保持功能，双画面实时显示压力波动的较大与较小值，便于系统调试与能效优化。

-自定义辅显示，可将标准压力值以文字形式显示于屏幕，替代物理标签，提升操作规范性。

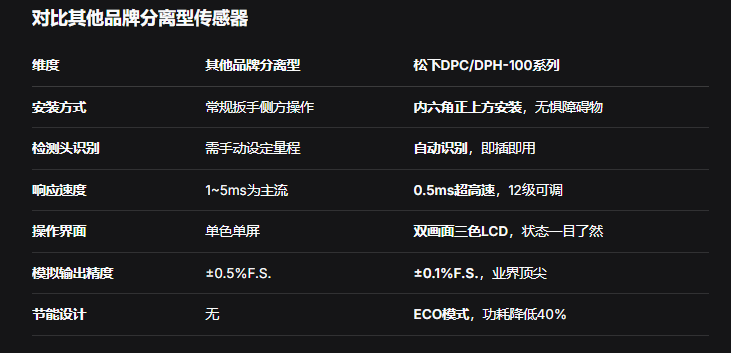

五、竞争优势：为何松下DPC/DPH-100是更明智的选择？

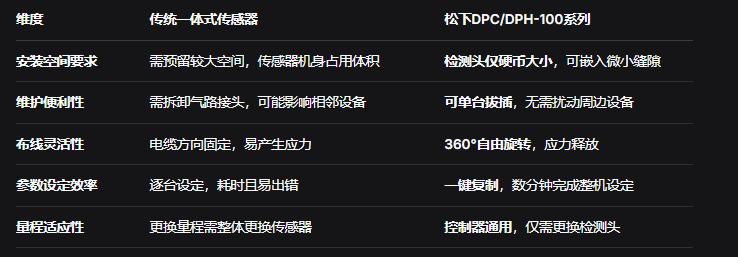

对比传统一体式压力传感器

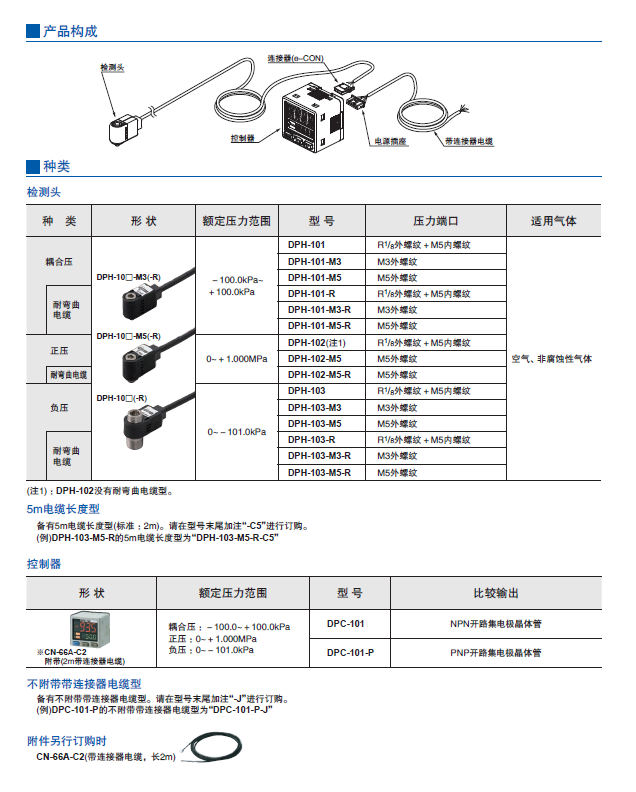

六、选型指南：快速锁定您的专属配置

第一步：确定压力类型与量程

耦合压（±100kPa）：需同时测量正负压，如差压监控、容器气密性测试 →DPH-101系列

正压（0~1MPa）：普通正压气路，如气动系统、压力容器 →DPH-102系列

负压（0~-101kPa）：真空吸附、脱气工艺 →DPH-103系列

第二步：选择压力端口

R1/8外螺纹+M5内螺纹：通用型，适配绝大多数气动接头

M3外螺纹：超小型设备，空间极度受限

M5外螺纹：标准小型气路模块

第三步：选择电缆规格

标准型：固定布线场景

耐弯曲型（-R）：移动部件、机器人管线包、高频弯曲应用

第四步：选择控制器的输出类型

DPC-101：NPN输出，适用于亚洲的PLC（三菱、基恩士、松下等）

DPC-101-P：PNP输出，适用于欧美系PLC（西门子、罗克韦尔等）

第五步：选配安装附件

MS-DP1-6：控制器L型安装支架，支持多台紧贴安装

MS-DP1-2：面板安装件，适用于厚度1~6mm面板

MS-DP1-3：正面保护罩，防止误操作

CN-66A-C2/C5：备用带连接器电缆（2m/5m）

七、结语：以精密传感，赋能智能制造

松下DPC/DPH-100系列检测头分离型数字压力传感器，是工业气体压力检测领域一款具有创新意义的产品；它并非简单地将传统传感器“一分为二”，而是从机械结构、电子电路、人机交互、系统集成等四个维度进行了系统性的重构。对于设备制造商而言，选择DPC/DPH-100系列，意味着：

更高的设计自由度——不再为传感器安装空间而妥协设备布局；

更快的交付周期——一键复制功能将设备调试时间从数小时压缩至数分钟；

更强的市场竞争力——以精密、稳定、智能的压力检测能力，提升整机的品质。

对于终端用户而言，选择DPC/DPH-100系列，意味着：

更低的运营成本——检测头模块化更换，备件库存减少70%；

更高的设备效率——500μs高速响应，助力产线的节拍持续优化；

更简的维护体验——单台拔插、自动识别，维修时间缩短90%。

在智能制造的当下，每一个基础器件的进化，都在为整个工业体系注入新的活力。松下DPC/DPH-100系列，正是这样一款于细微处见真章的匠心之作。它以分离设计解放物理空间，以双画面重塑交互体验，以超高速响应开启效率变革。

上海育展作为松下工业自动化产品的主要合作伙伴，拥有深厚的技术积累与丰富的应用经验，不只能够提供全系列的DPC/DPH-100原厂新品及相关配件，背后拥有一支经验丰富的工程师团队，提供从产品选型、方案设计、现场调试到售后维护的全生命周期服务。

育展让每一次压力检测，都准确无误；让每一台智能装备，都可靠运行。选择松下DPC/DPH-100，选择上海育展——您身边的工业传感行家。
