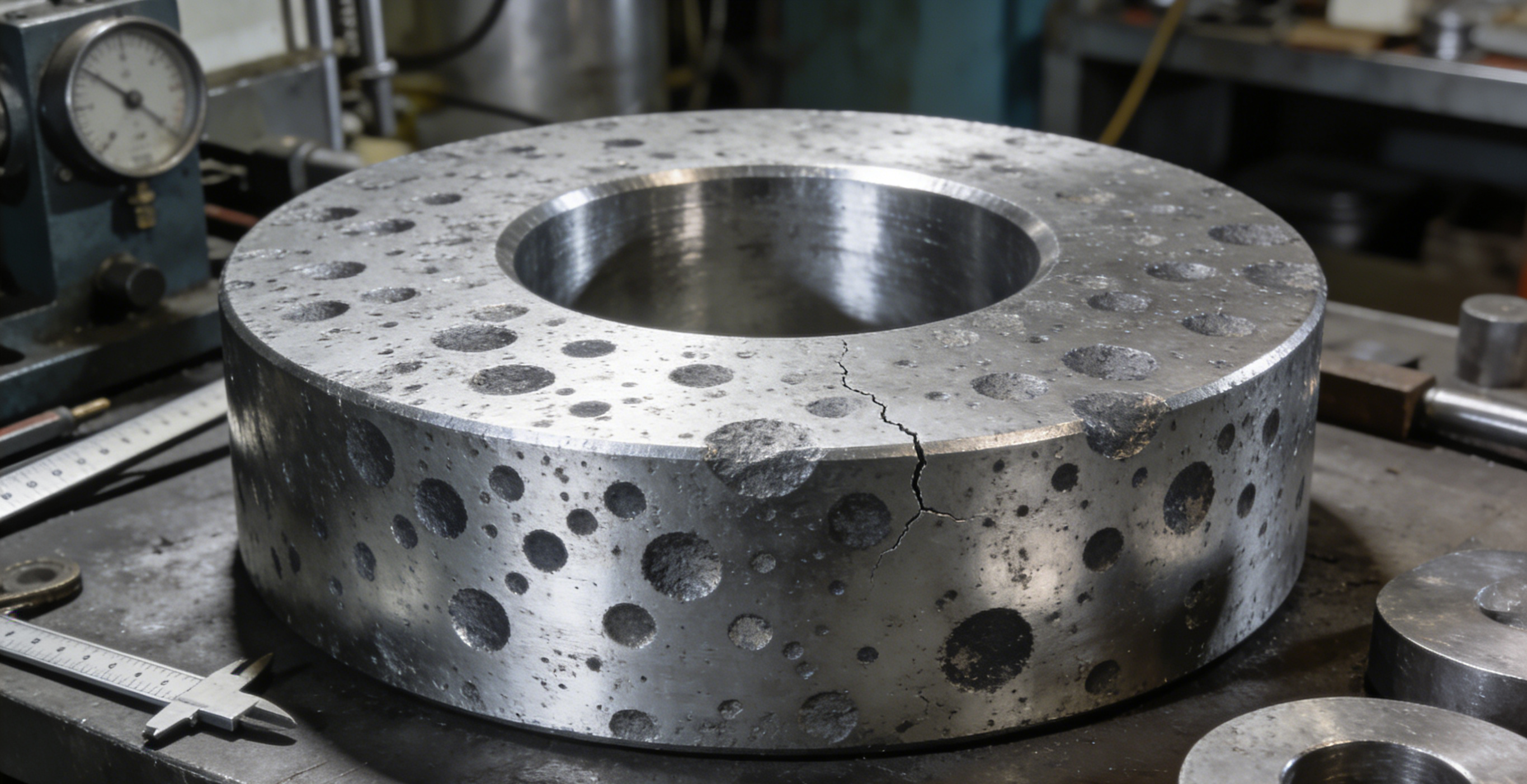

真空渗碳常见缺陷图谱：麻点、裂纹、硬度不均的成因及解决方案

渗剂纯度不达标：含硫、氧杂质或水分，高温下生成硫化物、氧化物附着表面；

前处理不彻底：工件表面残留油污、氧化皮，阻碍渗碳反应并引发局部腐蚀；

碳势控制失衡：渗碳阶段碳势过低（＜0.8% C），导致表面局部脱碳形成软点，后续加工显现麻点；

设备污染：盐炉热处理时盐浴含硫酸盐杂质，引发表面腐蚀。

原料与渗剂管控：选用纯度≥99.99% 的高纯净渗剂（甲烷、丙烷），渗碳前通过 “抽真空 - 充氮气” 3 次置换，将炉内氧含量降至 50ppm 以下；

精细前处理：采用 40kHz、600W 超声波清洗（50℃，10 分钟）+ 0.4mm 砂粒高压喷砂（0.6MPa，5 分钟），确保表面粗糙度 Ra=1.2μm，无油污、氧化皮残留；

碳势动态调控：通过氢探头 + 氧探头双重监测，渗碳阶段碳势稳定在 0.8-1.0% C，扩散阶段维持 0.4-0.6% C；

设备维护：每 50 炉次清理炉内积碳与脱脂棉，盐浴处理时对 NaCl 盐进行脱氧处理。

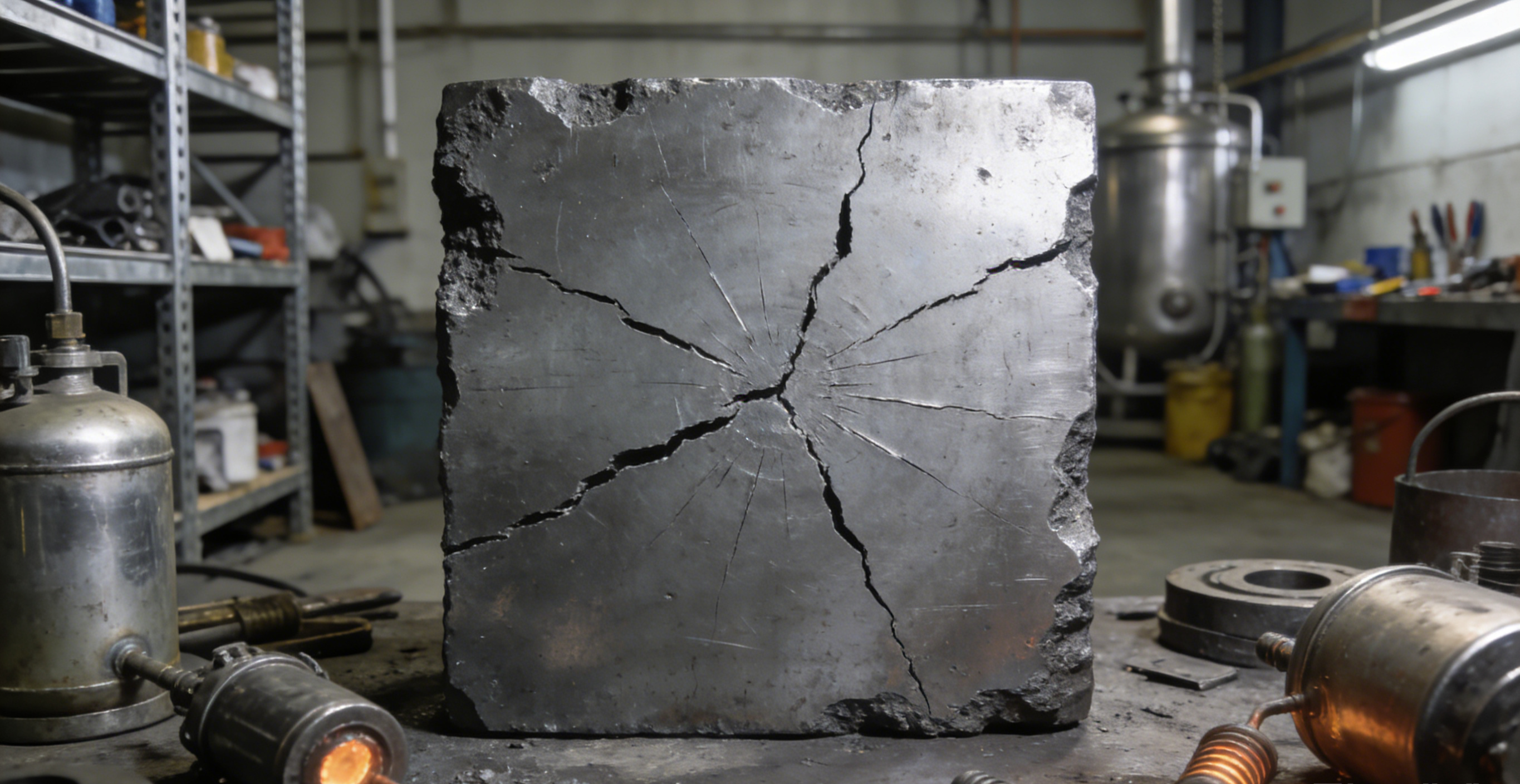

渗层碳含量过高：表层碳含量＞1.2% C，淬火时马氏体转变体积膨胀过大，产生拉应力开裂；

冷却速率不当：冷却过快导致表层与心部温差超过 15℃，热应力与组织应力叠加突破材料强度极限；

残余应力累积：原材料锻造 / 轧制残留应力未消除，或装炉受力不均引发应力集中；

工艺参数失衡：渗碳与扩散时间比例失调（扩散时间＜渗碳时间 1/2），碳浓度梯度过大。

碳势与工艺优化：将渗层表面碳含量控制在 0.8-1.0% C，延长扩散时间至渗碳时间的 1/2-2/3；

梯度冷却工艺：合金钢零件采用 “10℃/min 初冷→600℃氮气缓冷”，高碳合金钢搭配 200-250℃等温回火（2-4h），残余应力消除率达 92% 以上；

预处理消应力：渗碳前进行 Ac3 以上 30-50℃去应力退火，保温后随炉缓冷；

装炉优化：采用 “悬空支撑 + 多点定位” 工装，细长轴类垂直悬挂，零件间距≥5mm，避免受力集中。

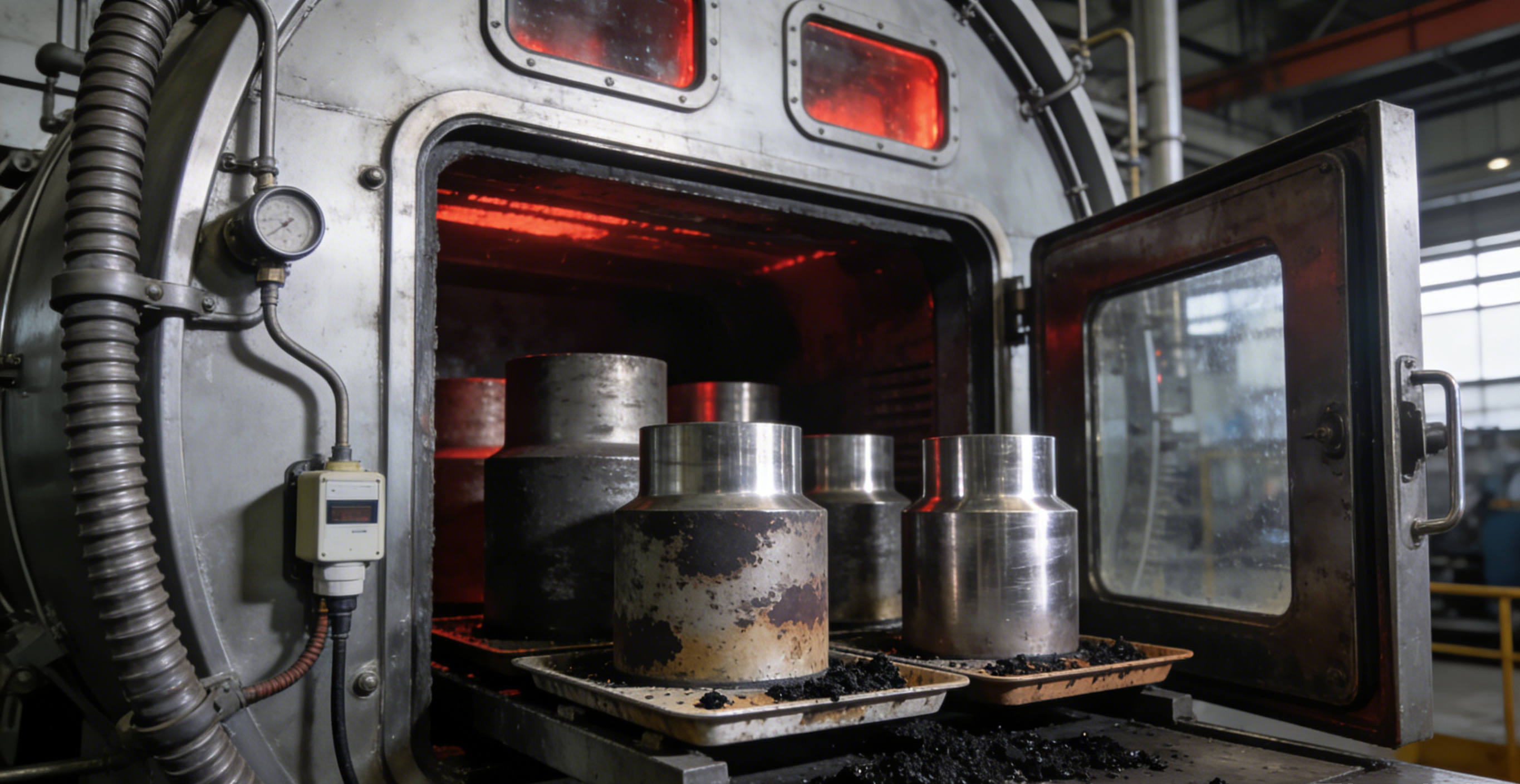

炉温均匀性差：加热元件老化、炉衬破损，导致炉内温差＞±5℃，低温区域渗碳反应滞后；

渗剂分布失衡：流量波动＞±5% 或导流结构不合理，复杂零件（盲孔、凹槽）形成 “渗剂死角”；

装炉方式不当：零件堆叠过密遮挡气流，下层工件升温滞后；

原材料波动：化学成分偏差（C、Mn、Cr）导致淬透性差异，同一工艺下性能离散。

设备校准与优化：每月进行 9 点测温校准，加热元件每半年检查更换，启用 1500-2000r/min 搅拌风扇，将炉内温差控制在 ±3℃以内；

渗剂精细供给：采用高精度流量控制器，渗碳阶段真空度稳定在 50-200Pa，盲孔深度＞5mm 时延长渗碳时间 10-20%；

标准化装炉：分层均匀排布，间距≥辊体直径 1/3，复杂零件朝向渗剂流动方向，避免遮挡加热元件；

全流程管控：锁定同一炉号原材料，每批次抽检 3 件（表面 3 点 + 芯部 1 点硬度检测），建立 SPC 统计过程控制。
