3键触摸芯片WTC6203T-万代智控

WINCOM万代WTC6203T使用16bit高精度的CDC(数字电容转换器)IC检测感应盘(电容传感器)上的电容变化,以此识别人手指的触摸动作.CDC 输出的数据由内嵌的RISC处理用高效可靠的算法进行处理,向外直接输出高低电平以指示按键动作.

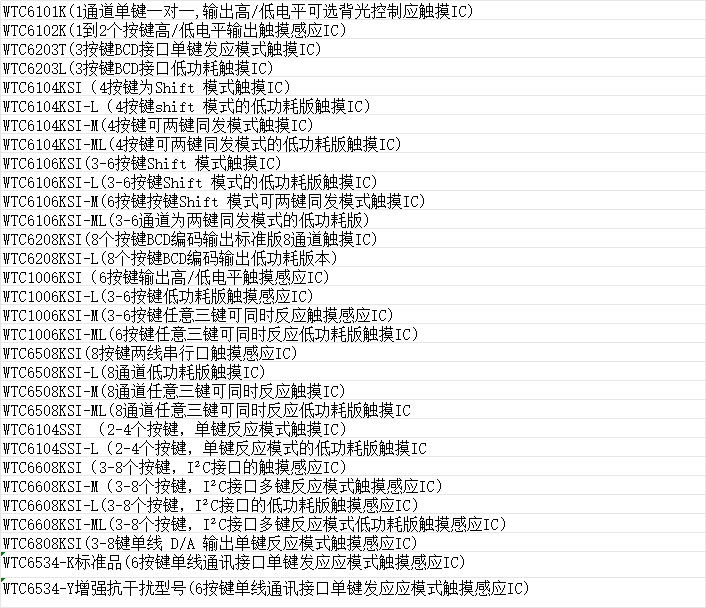

型号区分:标准品WTC6203T,低功耗 WTC6203L.

技术机理:电容数字转换技术.

按键反应模式: 单键反应,一次只能操作一个按键.

按键感应盘大小:不小于3mmx3mm，不大于30mmx30mm,根据实际需要和面板厚度而定.

按键感应盘间距:不小于间距0.5mm,根据实际需要而定.

按键感应盘形状:任意形状多边形,圆形或椭圆形,中间可留孔或镂空.

按键感应盘材料:PCB铜箔,金属片,平顶圆柱弹簧,导电橡胶,导电油墨,导电玻璃的ITO层等.

对PCB的要求:单面PCB板,双面PCB.

面板材质: 绝缘材料,如有机玻璃,普通玻璃,钢化玻璃,塑胶,木材,纸张,陶瓷,石材等.

面板厚度:0~20mm

按键灵敏度调节方式:改变基准电容CSEL的值可对按键的灵敏度进行调节.

有效触摸反应时间:小于150ms.

防水性能: 对面板撒水,喷水按键不发生误动,面板漫水,积水时触摸按键无异常反应.

抗射频干扰性能:能有效抑制 GSM 手机贴近面板拨打或接听电话,大功率对讲机贴近面板进行对讲操 作产生的射频干扰.

工作电压范围:2.7V-5.5V.

工作温度范围:-40C-+85°C.

储存温度范围:-50°CC-+125°C

数据传输接口: BCD 接口(8421 码)

芯片封装形式:SOP8

典型应用 :各种家用电器,安防设备,通讯设备,工业控制设备,仪器仪表,娱乐设备,医疗设备,体育设备等.

1.生产免调试和优良的长期工作稳定性

确定灵敏度设定电容 Csel 的电容值后，系统便无需再次校准。系统可以自动克服由于静电

放电，电磁干扰，温度变化，湿气和污染物在表面堆积带来的干扰，各种环境条件下提供良好的

精确性和操作一致性。WTC6203T 独特的补偿算法和度的抗干扰设计可以让产品进行长途运

输后在各种环境下直接使用，并可使产品长期工作中不出现误动现象。

 2.可以用于间距较小的密集键盘

WTC6203T 的相邻按键抑制功能可以防止相邻按键的误动作。即当同一根手指一次触摸到

两个或两个以上按键时，只有手指占据面积比较大的按键做出反应，手指占据面积相对较小的按键

则被抑制，不做反应；如果手指占据的两个或两个以上的按键的面积相同，则这些按键都不做反

应。按键的小间隙可以达到 0.5mm。

3.优良的防水能力

WTC6203T 采用特殊的防水设计。目前一般的感应按键面板在溅水、漫水或积水情境下反应

迟钝且易出现误动作。由 WTC6203T 实现的键盘不*可以防溅水、漫水，且可以在完全被水淹没

后正常使用，不会出现同类型产品在同情境下误动、反应迟钝等问题。

4. 优良的抗电磁干扰能力

在家电和一般应用场合的产品上应用时，用户使用单面 PCB 板即可获得良好的抗射频信号

干扰的能力。可以轻松对抗包括 GSM 手机在内的绝大多数射频干扰源对感应按键的干扰。在军

用及其他特殊场合应用时，建议使用双面 PCB 板，并按我们提供的 layout 要求进行设计。

5.独特的线长自修正能力

目前市场上的同类产品普遍存在着感应灵敏度随着感应按键到 IC 引脚的连线长度不同而

出现很大差异的现象。我们的线长自修正技术可以自动修正这种差异。用户不需复杂的调

整就能获得整个感应面板各个按键几乎一致的感应灵敏度。
