​ 锡杨工控M58-H610机器视觉控制器书本式安装落地案例

一、案例背景：新能源电池极耳检测生产线痛点

某新能源电池生产企业的极耳裁切检测生产线，需对锂电池极耳的裁切精度（误差≤0.02mm）、表面划痕（≥0.1mm）、毛刺（≥0.05mm）等缺陷进行100%全检。原检测系统采用普通工控机立式安装，存在三大要点问题：一是控制柜空间狭小（纵深 230mm），立式工控机占用空间大，导致线缆杂乱、散热不良；二是车间高温（45℃）、高频振动（0.4g）环境下，设备频繁出现相机断连、光源失控，故障率达8%；三是6路工业相机需额外POE交换机供电，增加了设备成本与故障点。

为解决上述痛点，企业引入锡杨工控M58-H610无风扇嵌入式整机作为机器视觉控制器，要点诉求为：通过书本式安装适配狭小控制柜空间、原生POE网口直供相机电源、耐受高温振动环境，实现检测系统稳定运行与成本优化。

二、方案要点：书本式安装适配与实施细节

1. 安装前场景适配分析

- 空间适配：M58-H610机身尺寸 200×164×69mm（D*W*H），重量3.35kg，采用书本式横向安装，贴合控制柜内250mm×190mm横向安装面， 占用69mm厚度空间，剩余空间可容纳电源适配器与线缆收纳，完美解决立式安装空间不足的问题。

- 环境适配：设备采用全密封无风扇设计+IP5X级防尘，工作温度范围0℃~60℃，可耐受车间45℃高温；金属一体成型外壳搭配书本式紧密贴合安装结构，增强抗振动能力，适配生产线高频振动场景，避免设备位移导致的信号中断。

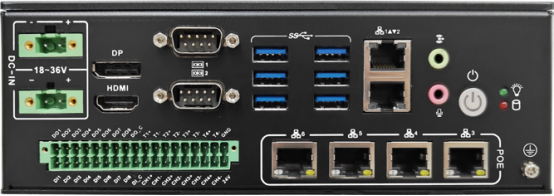

- 功能适配：6个千兆网口中LAN3~6支持POE 802.3AF协议，可直接为工业相机供电（单口输出15.4W），无需额外配置POE交换机；16路隔离DIO、4路光源输出可无缝对接传感器、检测光源，2个COM口支持RS232/485/422多协议，轻松集成至产线PLC系统。

2. 书本式安装实施步骤

（1）安装准备

- 工具与配件：准备M58-H610整机、原厂书本式安装支架、M4不锈钢固定螺丝、水平尺、绝缘垫片、线缆扎带、红外测温仪；提前清理控制柜内灰尘与障碍物，确认安装面平整度误差≤1mm，预留≥15cm散热空间。

- 位置规划：将控制柜内安装面划分为“控制器安装区”与“线缆收纳区”，控制器居中横向安装，电源接口、网口朝向线缆收纳区，便于接线与维护；强弱电线路分区布置，避免信号干扰。

（2）安装操作流程

1. 支架固定：将书本式安装支架贴合安装面，用水平尺校准水平度（误差≤0.5°），标记4个安装孔位，钻孔后植入膨胀管（墙面安装）或直接攻丝（金属安装面），拧入固定螺丝紧固支架，确保支架无晃动。

2. 机身安装：在机身底部粘贴1mm厚绝缘垫片（防止静电干扰），将机身贴合支架对齐安装孔位，穿入螺丝并紧固（扭矩控制在1.2~1.5N·m），确保机身与支架紧密贴合，晃动机身无位移。

3. 线缆连接：按“先弱电后强电”顺序接线：① 6路POE网口连接工业相机（LAN3~6为POE口，直供相机电源与传输数据，线缆长度控制在10m内）；② 复合IO接口连接8路传感器（DI接口）、4路检测光源（光源输出接口）、4路外触发信号；③ COM口连接产线PLC，实现缺陷信号交互；④ 5.08-2*2PIN接线端子接入24V直流电源，做好绝缘处理；⑤ HDMI接口连接控制柜内触控屏，用于实时查看检测画面。

4. 线缆整理：用扎带按“相机1-6”“电源”“控制信号”分类固定线缆，预留5cm冗余长度避免拉扯，线缆远离机身散热面，确保散热通畅。

（3）安装后调试验证

- 物理检查：确认机身安装牢固、线缆无缠绕挤压，散热面无遮挡；启动设备后运行30分钟，用红外测温仪检测机身表面温度，稳定在52℃（低于60℃上限），无过热现象。

- 功能测试：连续运行48小时，验证6路相机同步采集图像延迟≤30ms，POE供电稳定（相机工作电流无波动）；4路光源亮度调节精度达±3%，缺陷检测信号通过DIO输出至PLC的响应时间≤80ms；模拟生产线振动环境，设备无相机断连、数据丢包现象。

三、落地效果：效率、稳定性与成本三重优化

1. 检测效率明显提升

- 书本式安装 耗时1.5小时完成安装调试，较传统立式安装节省40%时间，停产损失降至比较低；检测速度从原3秒/片提升至1.5秒/片，单日检测量从2.88万片提升至5.76万片，效率翻倍。

- 依托Intel 12代i5-12400处理器的高性能运算能力，极耳缺陷识别率达99.9%，漏检率降至0.1%，每月减少缺陷产品返工损失约12万元。

2. 运行稳定性大幅改善

- 设备在45℃高温、0.4g振动的车间环境下，连续稳定运行3个月，故障率从8%降至0.3%，无一次因环境因素导致的停机；IP5X防尘设计使机身内部无积尘，避免了传统风扇机型的灰尘堵塞问题。

- 原生POE网口省去额外交换机，减少了故障点，设备集成度提升，维护成本降低30%。

3. 综合成本优化

- 省去POE交换机采购成本（约3000元/台），线缆整理成本降低20%；设备7×24小时连续运行功耗 35W，较传统工控机节省40%能耗，年节省电费约1800元。

四、方案价值总结

该案例通过M58-H610机器视觉控制器的书本式安装，精细解决了新能源电池生产线狭小空间、高温振动、多设备集成的要点痛点。书本式安装设计不仅节省了控制柜空间，更通过紧密贴合结构增强了抗振动能力；原生POE网口、丰富IO接口则简化了系统集成，降低了成本与故障风险。设备稳定运行周期超90天，充分验证了书本式安装在工业视觉场景中的实用性，为新能源、电子制造等狭小空间产线的视觉检测升级提供了可复制的解决方案。
