美制鱼尾螺栓规格型号

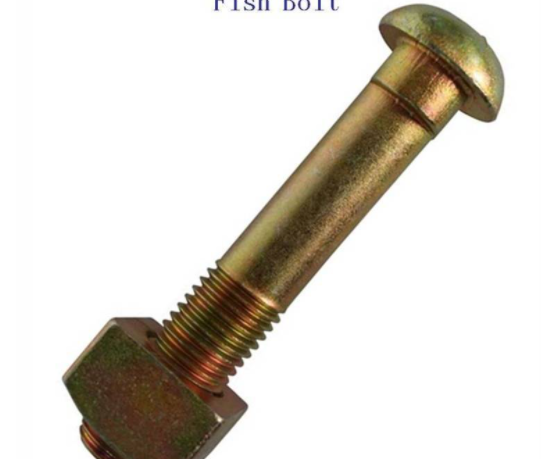

鱼尾螺栓（Fish Plate Bolt 或 Rail Joint Bolt）主要用于铁路轨道、矿山运输系统及重型工业设备中连接钢轨或夹板。在出口项目、美资工程或采用美标体系的设备中，常需使用美制（ANSI/ASME/ASTM标准）鱼尾螺栓。与公制（Metric）产品不同，美制鱼尾螺栓以英制单位（英寸）表示其尺寸，并遵循特定的强度等级和几何规范。

一、美制鱼尾螺栓的主要规格表示方式

• 直径：指螺纹大径，单位为英寸（如 7/8", 1", 1-1/8" 等）；

• 长度：从螺栓头部底面到螺纹末端的总长，单位也为英寸；

• 强度等级：常见为 Grade 5 或 Grade 8，对应不同力学性能。

二、常见美制鱼尾螺栓规格型号（按铁路应用分类）

注：实际长度需根据夹板厚度、垫圈数量及预留螺纹长度确定，常见总长范围为 3.5" 至 6"。

三、强度等级说明

• Grade 5：抗拉强度 ≈ 120,000 psi（约830 MPa），屈服强度 ≈ 92,000 psi；
  常用于一般铁路和工业轨道，材料多为中碳钢，经热处理。

• Grade 8：抗拉强度 ≈ 150,000 psi（约1035 MPa），屈服强度 ≈ 130,000 psi；
  适用于高应力、高振动环境，如主干线铁路、港口装卸轨道等，材料为合金钢（如4140），需严格控制氢脆风险。

四、表面处理与配套要求

• 硬化平垫圈（Hardened Flat Washer）；

• 弹簧垫圈或锁紧垫圈（视防松要求而定）；

• 表面处理包括：热浸镀锌（HDG）、机械镀锌、磷化或达克罗，以满足不同防腐等级（如ASTM B633 Fe/Zn 5 for HDG）。

五、采购注意事项

1. 确认标准体系：明确是否需符合AREMA（美国铁路工程协会）、ASTM A325/A490或客户图纸；

2. 提供完整参数：包括直径、长度、螺纹类型（UNC/UNF）、强度等级、表面处理；

3. 验证材质报告：尤其是Grade 8产品，需附带化学成分与力学性能测试报告；

4. 注意螺纹旋合长度：美制螺栓螺纹长度通常较短，需确保与夹板孔深匹配。
