正高电气：可控硅模块在无功补偿装置中的应用

  在电力系统中，无功功率的平衡是保障电网稳定运行、提升电能质量的关键要素。随着工业负载的复杂化与新能源的规模化接入，无功补偿装置的技术迭代需求愈发迫切。可控硅模块（晶闸管模块）凭借其快速响应、准确控制及高可靠性，成为现代无功补偿装置的控制元件，推动着电力系统向智能化、高效化方向演进。

  一、可控硅模块的技术特性：无功补偿的“神经中枢”

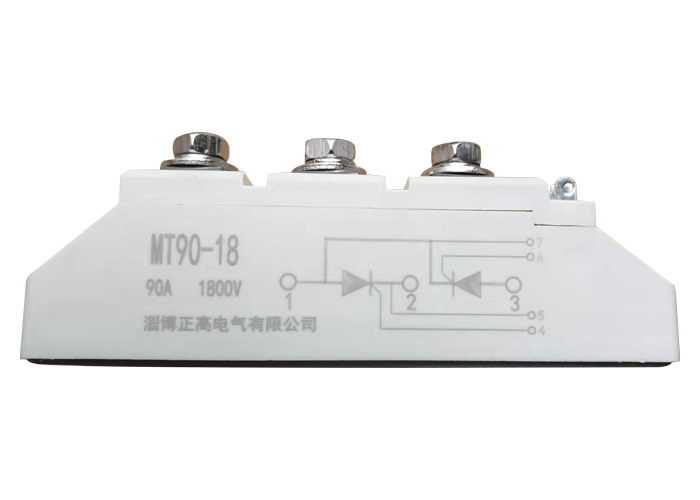

  可控硅模块是一种四层三端半导体器件，通过门极触发信号控制主电路的导通与关断。其优势在于：

  毫秒级响应速度：在交流电路中，可控硅模块可在电压过零时触发导通，实现电容器组的快速投切，响应时间较传统接触器缩短90%以上，有效抑制电压波动。

  无级调节能力：通过移相控制技术，可连续调节导通角，动态调整无功输出量，补偿精度达±1%，满足波动性负载（如电弧炉、轧机）的实时补偿需求。

  高可靠性设计：模块化结构集成过压、过流、过热保护功能，配合零触发电路设计，消除投切涌流，延长电容器寿命3-5倍。

  二、可控硅模块在无功补偿装置中的应用场景

  1.动态无功补偿（SVC）

  在高压输电系统中，可控硅模块与电抗器（TCR）、电容器（TSC）组合构成静止无功补偿器（SVC）。通过实时监测电网电压与无功功率，模块快速调节TCR的感性无功输出，抵消负载的容性或感性无功波动，维持系统电压稳定。其动态响应时间≤20ms，可有效抑制功率振荡，提升电网暂态稳定性。

  2.低压配电系统补偿

  在工业配电网络中，可控硅模块驱动的智能电容器组实现“分相补偿”与“三相平衡”功能。模块内置CPU实时分析负载电流，通过可控硅过零投切技术，准确补偿三相不平衡负载的无功需求，降低线路损耗15%-20%，同时提升功率因数至0.95以上，避免电费罚款。

  3.谐波抑制与无功协同治理

  针对含非线性负载的电网，可控硅模块与有源电力滤波器（APF）结合，构建混合型无功补偿装置。模块负责快速补偿基波无功，APF滤除谐波电流，实现“无功+谐波”一体化治理，满足IEC 61000-3-2等国际标准对电能质量的要求。

  三、技术演进与未来趋势

  当前，可控硅模块正朝着高电压、大容量、智能化方向发展。新型碳化硅（SiC）可控硅模块将耐压提升至10kV以上，开关损耗降低40%，适用于特高压直流输电场景；结合物联网技术，模块可实现远程监控、自适应调节与故障预测，推动无功补偿装置向“绿色制造”与“工业4.0”迈进。

  作为电力电子技术的基石，可控硅模块在无功补偿领域的应用，不仅提升了电网运行效率，更推动了能源利用方式的变革。随着技术的持续创新，其将在新能源并网、电动汽车充电、数据中心供电等新兴领域发挥更大价值，成为构建低碳社会的关键技术载体。
