solidworks螺丝孔怎么复制

在 SolidWorks 中，复制螺丝孔（如通孔、沉头孔或螺纹孔）是机械设计中的常见操作，可大幅提高建模效率。以下是几种高效复制螺丝孔的方法及操作步骤：

方法一：使用“镜像”功能复制螺丝孔

适用场景：对称结构上的螺丝孔（如法兰盘、支架等）。
操作步骤：

1. 选择基准面：点击“镜像”工具，选择对称平面（如前视基准面、右视基准面等）。

2. 选择特征：在特征管理器中勾选需要复制的螺丝孔（如“孔1”）。

3. 确认镜像：点击“确定”，螺丝孔将沿对称面镜像复制。
   提示：若螺丝孔需保持关联性（如参数修改时同步更新），可在镜像时勾选“几何体阵列”选项。

方法二：使用“线性阵列”复制螺丝孔

适用场景：规则排列的螺丝孔（如矩形阵列、圆形阵列）。
操作步骤：

1. 选择方向：点击“线性阵列”工具，选择阵列方向（如边线或轴线）。

2. 设置参数：输入阵列数量、间距（如 50mm×50mm 的矩形阵列）。

3. 选择特征：勾选需要复制的螺丝孔，点击“确定”完成阵列。
   进阶技巧：

• 使用“圆周阵列”可快速复制圆形分布的螺丝孔（如轮毂螺栓孔）。

• 勾选“特征范围”可限制阵列范围（如只阵列到特定面或实体）。

方法三：使用“特征驱动的阵列”复制螺丝孔

适用场景：基于现有特征（如草图点、曲线）复制螺丝孔。
操作步骤：

1. 创建参考草图：绘制点或曲线作为螺丝孔的位置参考。

2. 选择“特征驱动阵列”：在阵列工具中选择“曲线驱动的阵列”或“草图驱动的阵列”。

3. 关联特征：选择螺丝孔作为要阵列的特征，点击“确定”完成复制。
   优势：适用于不规则排列的螺丝孔（如异形板上的安装孔）。

方法四：使用“复制粘贴”快速复制螺丝孔

适用场景：少量螺丝孔的快速复制（如临时修改设计）。
操作步骤：

1. 选择螺丝孔：在特征管理器中右键点击螺丝孔特征，选择“复制”。

2. 粘贴到目标位置：右键点击目标面或实体，选择“粘贴”或“粘贴到指定平面”。

3. 调整位置：使用“移动实体”工具微调螺丝孔位置。
   注意：此方法可能破坏特征关联性，建议只用于临时修改。

锦瑞公司：专业紧固件解决方案提供商

锦瑞公司成立于1997年，工厂位于江苏省南通市海安高新区，占地3万余平方米，投资超1亿元，年产量达2万余吨，业务覆盖全球60多个国家和地区。公司以“开拓创新，追求优异”为理念，引进国际先进生产及检测设备，设立独自研发中心，专业生产符合GB、DIN、ASTM、ISO、JIS等多国标准的精良紧固件及多种非标定制件，产品广泛应用于汽车、机械制造、石油、化工、风力发电、医疗等领域。

公司优势：

• 技术实力：拥有独自研发中心，可按客户要求定制非标紧固件，满足多样化需求。

• 质量认证：先后通过ISO9001质量管理体系认证、IATF16949汽车行业认证，产品由中国人民财产保险股份有限公司承保全球责任险。

• 生产规模：年产量超2万吨，业务覆盖全球60多个国家和地区，具备大规模供应能力。

• 服务宗旨：坚持“质量为本、科技兴企、用户至上”，致力于成为客户信赖的长期合作伙伴。

产品应用：

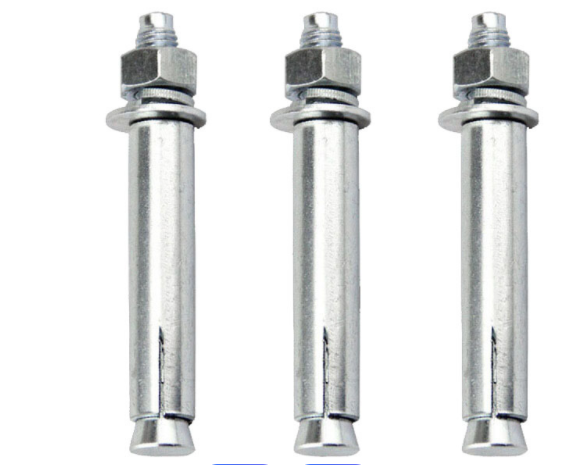

• 汽车领域：提供发动机曲轴螺丝、轮毂螺栓、缸盖螺栓等高精度紧固件，确保汽车安全运行。
