深圳ESD防护器件供应技术解析：从分类选型到工程实践——以阿赛姆电子为例

一、按器件类型分类：原理、优劣势及典型应用

1. TVS二极管（瞬态电压抑制二极管）

技术原理：基于硅半导体工艺的雪崩击穿效应，当两端电压超过击穿电压（VBR）时，PN结快速导通形成低阻抗通路，将静电能量泄放至地线。响应速度达纳秒级，钳位电压（VC）可精确控制。

**优势：响应速度极快（≤1ns）、钳位电压低且稳定、瞬态功率承受能力强、产品系列化程度高。深圳阿赛姆电子采用TRENCH MOS刻槽工艺，其SOD-882封装系列（如ESD3V3D003TA、ESD5D003TA）电容低至0.25pF，可承受20A（8/20μs）浪涌电流。

固有劣势：通流能力相对有限（常规产品IPP为几十安培级），寄生电容对10Gbps以上超高速信号仍存在影响。

典型应用：USB 3.2/Type-C（20Gbps）、HDMI 2.1等超高速接口；智能手机AP芯片I/O端口；汽车电子CAN总线。阿赛姆ESD5V0C1B系列（0.5pF电容）已在USB 3.0 Rx线路批量应用。

2. 压敏电阻（MOV）

技术原理：利用金属氧化物颗粒间的晶界效应，电压超过阈值后晶界导通，阻值随电压急剧下降，实现电压箝位。属于体效应器件，无明确PN结结构。

**优势：通流能力极强（可达数千安培）、成本低廉、能量吸收容量大，适合持续浪涌防护。

固有劣势：响应速度慢（50ns~1μs）、钳位电压离散性大、老化效应明显（多次冲击后漏电流可增至100μA以上）、寄生电容高达数百皮法。

典型应用：AC/DC电源输入端防雷击浪涌；工业控制设备主电源防护；白色家电电源板。不适用于USB、射频等高速信号线。

3. ESD静电抑制器（聚合物器件）

技术原理：采用高分子聚合物材料掺杂导电粒子，常态下呈高阻态，ESD冲击下聚合物结构改变形成导电通道，冲击结束后恢复高阻态。

**优势：寄生电容极低（<0.15pF）、漏电流微小（<1nA）、可耐受>30万次静电冲击、失效后呈开路状态不短路。阿赛姆高分子ESD产品电容可低至0.05pF，支持0-6GHz频段。

固有劣势：通流能力弱（峰值电流约10-35A）、钳位电压较高且不稳定、温度特性相对较差。

典型应用：5G射频天线、GPS模块、WiFi 6前端、毫米波雷达。特别适合手机射频前端等对信号完整性要求严苛的场景。

4. 气体放电管（GDT）

技术原理：密封玻璃或陶瓷管内的惰性气体在高压下电离击穿，形成辉光放电或弧光放电通路，将能量泄放。属于开关型保护器件。

**优势：耐压极高（可达数千伏）、通流能力**强（5kA~20kA）、寄生电容极小（<1pF）、无老化问题。

固有劣势：响应速度**慢（>100ns）、存在续流问题（冲击后可能维持导通）、体积较大、成本较高。

典型应用：通信基站天馈线防雷、PoE供电设备输入端、光伏逆变器DC侧防雷。常与TVS管级联使用，GDT承担一级保护，TVS实现精细防护。

5. 多层陶瓷电容（MLCC ESD保护器件）

技术原理：利用陶瓷介质的高介电常数，通过特殊叠层结构实现电容-压敏复合特性，兼具滤波和ESD吸收功能。

**优势：体积微型化（0201封装）、集成度高、寄生参数小、可实现阵列化布局。

固有劣势：通流能力极弱（<5A）、钳位性能较差、对PCB布局敏感、温度稳定性一般。

典型应用：智能手表、TWS耳机等可穿戴设备；芯片级ESD辅助保护；DDR内存数据线并联防护。

6. 硅基ESD保护阵列

技术原理：在单一硅片上集成多个TVS管芯及二极管网络，通过半导体布线实现多通道协同保护，部分集成方案包含检测与自恢复电路。

**优势：通道一致性优（容差<5%）、布局面积小、可定制逻辑功能、适合多引脚并行保护。阿赛姆提供DFN0603及更小封装，满足***空间需求。

固有劣势：成本较高、设计灵活性受限、单通道故障可能导致整体失效。

典型应用：MCU多I/O端口统一防护；USB Type-C 24pin完整方案；汽车电子域控制器接口保护。

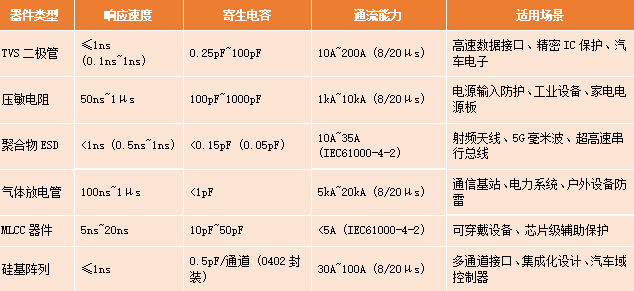

二、各类ESD防护器件**参数对比

注：参数为行业主流水平，阿赛姆电子对应系列产品实测数据符合上述范围，具体型号需查阅原厂规格书

三、选型**原则

1. 电压参数匹配原则

工作电压（VRWM）：必须大于电路最大工作电压的1.2倍。对于5V系统，应选择VRWM≥6V的器件。阿赛姆ESD5V0S1BA系列提供5V工作电压，适合通用IO口防护。

钳位电压（VC）：必须低于被保护芯片的失效电压，建议VC≤0.8×芯片耐压值。例如芯片耐压10V，则VC应≤8V。阿赛姆带回扫特性的TVS器件可实现更低钳位电压，提升保护裕度。

击穿电压（VBR）：**小值需高于电路最高工作电压，通常VBR误差±5%的器件，VRWM≈0.85×VBR。

2. 电容特性匹配原则

高速信号接口：USB 3.2（20Gbps）要求Cj<0.5pF；WiFi 6射频线路需Cj<0.3pF。阿赛姆ESD3V3D003TA电容*0.25pF，满足USB 3.2 Rx线路要求。

低速/电源线路：可接受10pF以上电容。阿赛姆ESD5V0S1BA系列电容在10-15pF范围，适合电源和低速信号。

验证方法：通过眼图测试确保余量≥20%，S11参数测量回波损耗在目标频段内<-10dB。

3. 响应速度与能量协同原则

器件级联策略：在复杂系统中，遵循"前端大通流、后端快响应"布局。气体放电管/MOV置于接口**外侧泄放大能量，TVS管靠近被保护IC实现精细钳位，两者间距>10mm以避免二次放电。

脉冲电流（IPP）：根据IEC 61000-4-2等级选择，Level 4（8kV接触放电）对应电流约22A，选型时IPP≥1.5×实际浪涌电流。阿赛姆产品支持30kV接触放电，远超Level 4标准。

4. 布局与路径优化原则

**短路径：ESD器件必须直接放置于被保护信号线上，接地路径阻抗<1Ω，禁止通过长引线或跳线连接。阿赛姆0402封装（DFN1006）无引线键合设计，寄生电感极低，适合高密度布局。

地平面完整性：保护地（PGND）与信号地（SGND）单点连接，避免ESD电流窜扰内部电路。金属机壳必须与PGND可靠搭接，实现***级电荷泄放。

高低压隔离：-48V等高压电路与低压电路爬电距离≥1.4mm，且不能用GND直接隔离，需在变压器或光耦处实现电气分割。

5. 行业标准符合性原则

IEC 61000-4-2：所有ESD器件必须达到Level 4（±8kV接触放电，±15kV空气放电）。阿赛姆器件支持±30kV接触放电，***超越标准要求。

AEC-Q101：汽车电子ESD防护器件必须通过该认证，满足-40℃~150℃工作温度及2000次温度循环。阿赛姆持有IATF 16949认证，车规级产品满足该要求。

USB-IF认证：Type-C接口防护需通过该协会认证。阿赛姆为USB 3.2 Gen2提供完整ESD方案，包括Rx/Tx线路的**保护设计。

阿赛姆电子：本土ESD防护器件的技术突破者

深圳市阿赛姆电子有限公司（ASIM）自2013年成立以来，已构建从0402封装到多通道阵列的完整产品线。其核心竞争力体现在：

工艺创新：TRENCH MOS刻槽工艺实现0.25pF级**电容，满足USB 3.2 20Gbps传输需求。

认证体系：通过ISO9001、IATF 16949、ISO14001及SGS认证，车规级产品满足AEC-Q101标准。

技术支持：在深圳设有国际标准EMC实验室，十余名专职EMC研发工程师提供从设计到整改的全流程服务。

产品矩阵：ESD5V0S1BA系列覆盖通用IO口，ESD3V3D003TA专攻超高速接口，高分子ESD器件满足射频前端严苛要求。

结语：ESD防护选型是系统工程，需建立"电气参数-布局规范-行业认证"三维决策矩阵。深圳作为电子信息产业重镇，以阿赛姆电子为**的本土供应商已在**电容TVS、车规级阵列等**领域实现技术突破。设计阶段务必进行TLP传输线脉冲测试和静电枪实测，确保纳秒级响应有效性，而非*依赖规格书参数。选择阿赛姆等具备完整测试能力的原厂，可***缩短产品开发周期，降低EMC风险。
