电缆故障 “一找即准”：智能电缆综合监测装置全流程赋能

一、研发背景

配网电缆作为城市电力传输的“地下脉络”，其安全稳定运行直接关系到居民生活与工业生产的正常秩序。然而，电缆深埋地下的敷设特性，使其故障排查面临诸多挑战：一旦发生故障，传统解决方案需采用“粗测+精测”的组合模式，不仅需要搭配多种专业仪器，操作工序繁琐复杂，还会消耗大量时间成本，导致故障处理效率低下，严重影响供电可靠性。

为解决这一行业痛点，提升配网电缆运维检修水平，智能电缆综合监测装置应运而生。该装置依托分布式行波在线测量技术，创新性地实现了线路运行数据实时采集、故障智能诊断与精确定位的一体化功能，从根本上改变了传统配网故障处理的被动局面，为配网运维提供了高效、精确的技术支撑。

二、产品功能

（一）全天候数据采集与上传

装置终端具备持续监测能力，可对线路负荷电流、线路电压等关键运行参数进行不间断采集，确保数据的完整性与时效性。采集到的各类数据会实时上报至后台管理系统，为运维人员全覆盖掌握线路运行状态、预判潜在风险提供坚实的数据基础。

（二）高精度故障诊断

后台系统搭载先进的嵌入式故障定位软件，通过专业算法对上报数据进行深度分析，能够快速准确判断故障类型。经实际应用验证，该装置的故障诊断成功率不低于95%，为后续故障处理提供了精确的方向指引。

（三）精确化故障定位

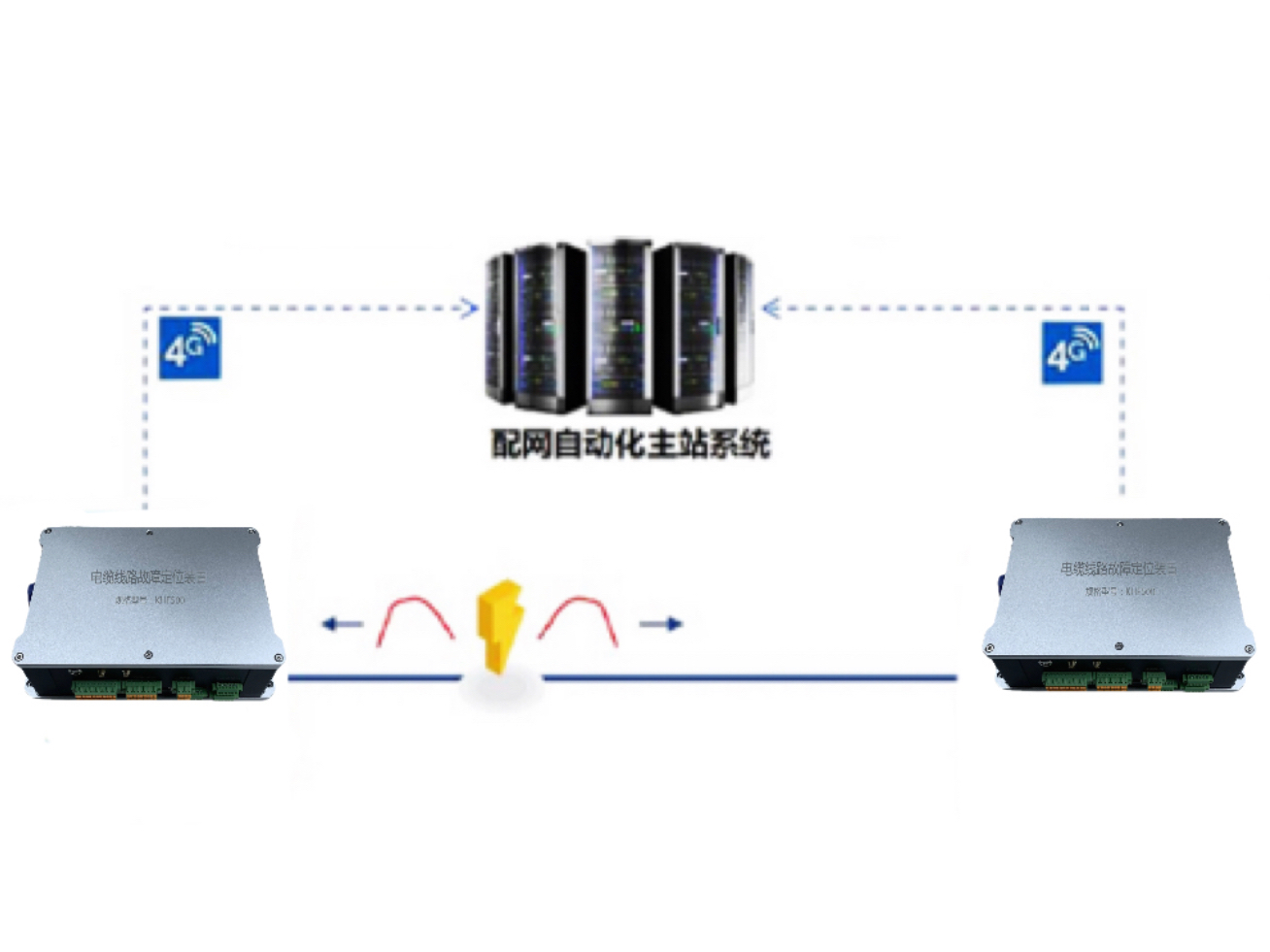

借助电流行波故障测距技术，结合故障行波经过相邻终端的时间差，系统可实现双端定位计算，故障测距精度达到±（0.5%*L+5）米（L为线路长度）。这一高精度定位能力，大幅缩短了故障点查找范围，为快速抢修赢得宝贵时间。

（四）高效故障选线

针对环网柜多回路电缆的运行场景，装置可实时监测每条电缆的运行状态。当故障发生时，能够快速完成电缆回路选线与区间定位，选线及区间定位准确度超过90%，有效避免了盲目巡线，提升了故障处理的针对性。

（五）多渠道故障上报

为确保运维人员至一时间获取故障信息，装置支持多渠道告警推送功能。通过短信、公众号、web客户端等多种方式，将故障告警、风险预警信息实时送达相关负责人，实现故障信息的快速传递与响应。

三、现场案例

（一）案例背景与部署情况

2025年7月，浙江某线路完成了智能电缆综合监测装置的升级改造工作。此次升级共部署10套监测终端，覆盖变电站及沿线10座环网柜，形成了对主线及该支线的全覆盖监测网络，为线路安全运行筑牢技术防线。

（二）故障发生与监测过程

2025年7月23日装置后台突然收到故障告警信息。通过终端采集的故障时刻电流波形与行波波形分析，系统迅速捕捉到线路电流突变特征，初步判定故障性质。

（三）故障定位分析

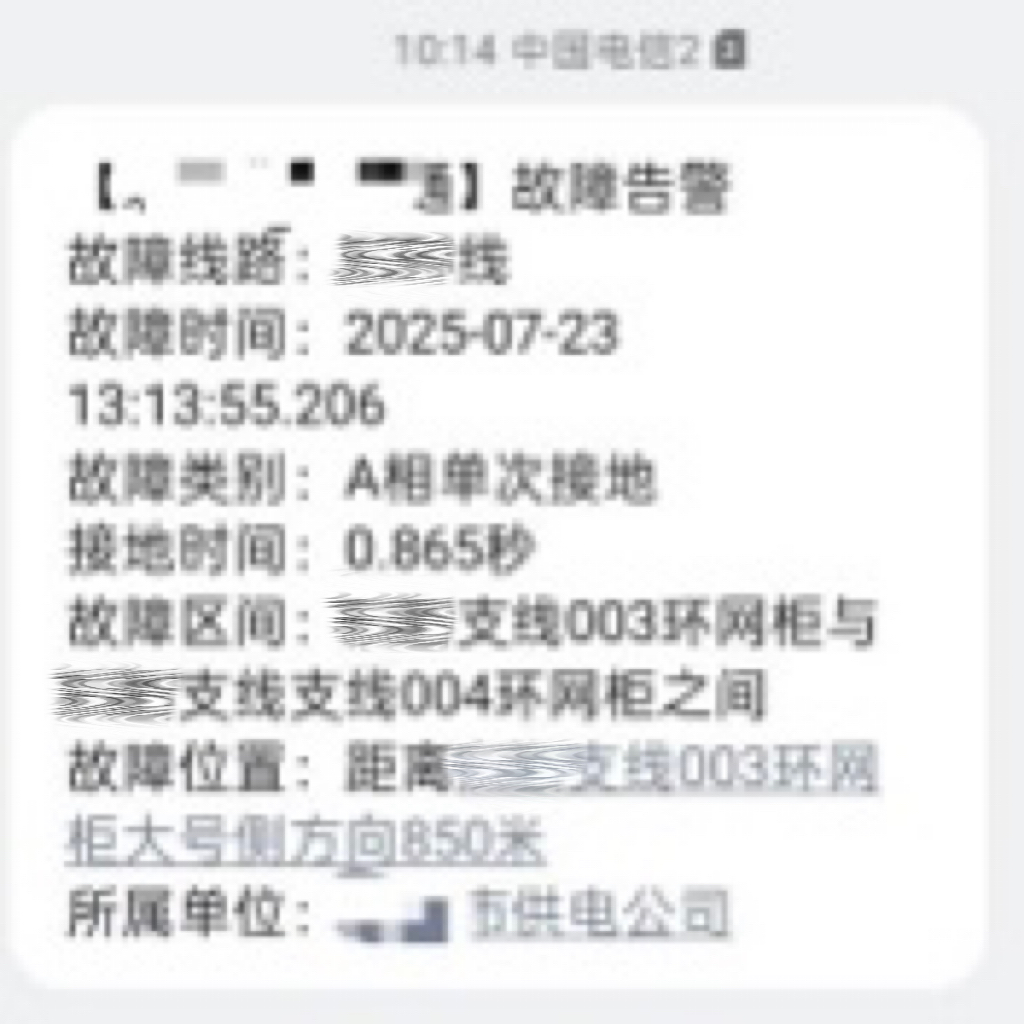

结合电流突变时刻的差异，系统首先锁定故障区间位于该支线003环网柜与004环网柜之间。随后，基于行波测距原理，通过精确计算行波传播时间差，终确定故障点，并至一时间向运维人员推送告警信息，明确故障位置与相关详情。

（四）巡线验证结果

运维人员根据装置提供的精确定位信息，立即前往指定区域开展巡线工作。现场核查发现，在东港支线003环网柜至004环网柜之间837米处，电缆因已使用12年，敷设年限较长导致外护套破损，进而引发绝缘层老化击穿，与装置诊断的单相接地故障完全吻合。凭借装置提供的精确指引，运维人员快速完成故障点确认与抢修，大幅缩短了停电时间，有效提升了供电服务质量。

结语

随着城市配网向着更安全、更高效、更智能的方向升级，智能电缆综合监测装置将持续发挥 “地下电缆故障探测器” 与 “运维效率加速器” 的双重作用，推动配网运维从 “被动抢修” 向 “主动预防” 转型，为保障城市电力脉络畅通、提升供电可靠性注入持久动力。
