盐雾试验用盐标准_上海锦瑞

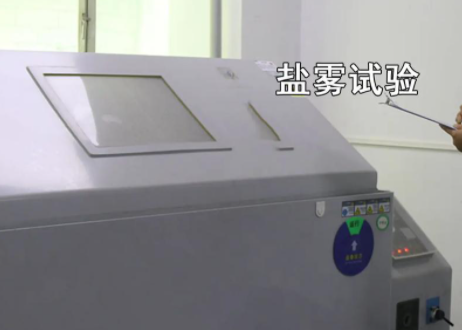

盐雾试验用盐标准及规范解析

一、盐雾试验用盐主要标准

盐雾试验是评估金属材料及涂层耐腐蚀性能的关键方法，其主要在于盐溶液的配制规范。全球主要采用以下标准体系：

1. 国际标准（ISO）

• ISO 9227:2022《人造气氛腐蚀试验 盐雾试验》规定：

• 试验盐：氯化钠（NaCl），纯度≥99.5%（干基），碘化物含量≤0.1%。

• 溶液浓度：5%±0.1%（质量分数），即50g NaCl溶于950mL去离子水。

• pH值范围：6.5~7.2（35℃±2℃时），通过添加盐酸或氢氧化钠调整。

2. 美国标准（ASTM）

• ASTM B117-23《盐雾（雾）试验装置标准操作规程》要求：

• 盐粒度：通过0.3mm（50目）筛网，残留量≤5%。

• 杂质限制：铜含量≤0.005%，镍含量≤0.001%。

• 溶液温度：35℃±1℃，喷雾压力控制在70~170kPa。

3. 中国标准（GB/T）

• GB/T 10125-2021《人造气氛腐蚀试验 盐雾试验》明确：

• 盐溶液密度：1.025~1.040g/cm³（20℃时）。

• 收集速率：1~2mL/(80cm²·h)，通过调节压缩空气流量实现。

• 试验周期：连续喷雾或间歇喷雾（如4h喷雾+20h停喷）。

4. 日本标准（JIS）

• JIS Z 2371:2015《金属材料盐雾试验方法》补充：

• 盐中钙镁离子总量≤0.005%（以CaCO₃计）。

• 试验箱内相对湿度：≥85%，避免盐雾在箱壁凝结滴落。

二、盐溶液配制关键参数

1. 盐的纯度控制

• 工业级氯化钠（纯度99%）需经重结晶提纯，去除溴化物、硫酸盐等杂质。

• 锦瑞公司采用食品级NaCl（纯度99.9%）配制试验液，确保铜、镍含量低于ASTM限值的1/10。

2. pH值调节方法

• 酸性偏移（pH<6.5）：添加0.1mol/L氢氧化钠，每次加入量不超过溶液体积的0.5%。

• 碱性偏移（pH>7.2）：添加0.1mol/L盐酸，需缓慢滴定并持续搅拌。

• 锦瑞实验室使用梅特勒-托利多SevenExcellence pH计，精度达±0.01。

3. 杂质过滤要求

• 配制后溶液需通过0.45μm聚四氟乙烯滤膜过滤，去除不溶性颗粒。

• 锦瑞公司配备Millipore Milli-Q超纯水系统，电阻率≥18.2MΩ·cm。

三、盐雾试验操作规范

1. 试验前处理

• 样品清洗：用异丙醇（IPA）擦拭表面，去除油污和指纹。

• 预处理：非涂层样品需进行24h恒温恒湿（25℃, 50%RH）预处理。

2. 试验条件控制

• 喷雾方式：锥形分散喷雾，确保盐雾均匀覆盖样品表面。

• 排气速率：≥0.2m/s，避免箱内CO₂积累导致pH值变化。

• 锦瑞盐雾箱采用西门子PLC控制系统，温度波动≤±0.5℃。

3. 试验后评估

• 评级标准：

• ISO 10289:1999：按腐蚀面积占比分级（R0~R5）。

• ASTM D1654-23：评估起泡、生锈、剥落等缺陷。

• 锦瑞提供金相显微镜（500倍）辅助分析涂层失效模式。

四、锦瑞公司耐蚀紧固件解决方案

1. 材料升级

• 316L不锈钢螺丝：含2% Mo元素，耐盐雾性能达2000小时（ISO 9227）。

• 钛合金TA2螺丝：适用于海洋环境，盐雾试验后无红锈。

2. 涂层创新

• 达克罗+封闭层复合涂层：摩擦系数稳定在0.12~0.18，中性盐雾试验≥1000小时。

• 锌铝镁涂层（ZAM）：含3% Mg和1.5% Al，自修复能力提升3倍。

3. 定制服务

• 提供盐雾试验代测服务（500h/1000h/2000h三级套餐）。

• 根据试验结果优化涂层配方，如增加三价铬钝化层提高耐蚀性。

锦瑞公司简介
锦瑞公司成立于1997年，工厂位于江苏省南通市海安高新区，占地3万多平方米，投资超1亿元，年产量2万余吨，业务覆盖全球60多个国家和地区。公司以"开拓创新，追求优异"为理念，引进国际先进生产及检测设备，设立独自研发中心，专业生产符合GB、DIN、ASTM、ISO、JIS等多国标准的精良紧固件以及多种非标定制件，产品广泛应用于汽车、机械制造、石油、化工、风力发电、医疗等领域。公司先后通过ISO9001质量管理体系认证、IATF16949汽车行业认证，产品由中国人民财产保险股份有限公司承保全球责任险。我们坚持"质量为本、科技兴企、用户至上"的服务宗旨，致力于成为客户信赖的长期合作伙伴。
联系人：王经理
联系电话：15900845109（微信同号）
