50ohm特征阻抗同轴线使用方法

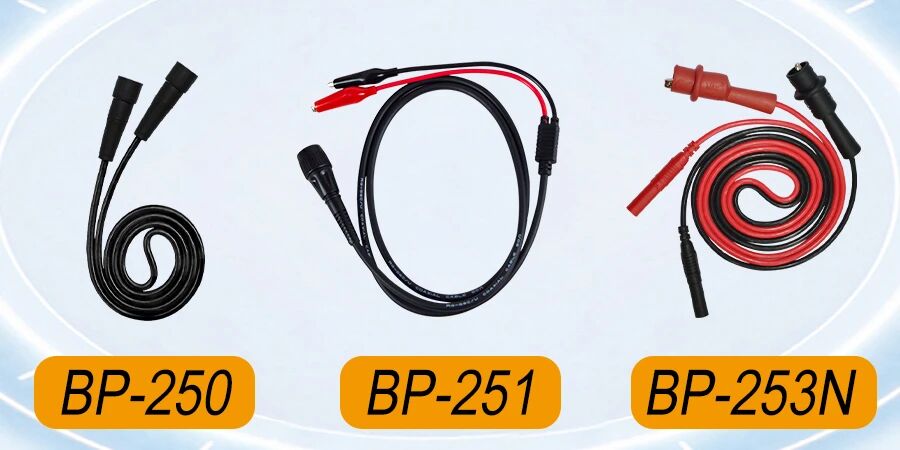

BP-250和BP-251输出线是特征阻抗为50Ω的射频同轴线，其主要功能是以较小损耗传输射频功率，并保持信号完整性（通过阻抗连续避免反射，广泛应用于无线电通信与广播、测试与测量仪器、高速数字电路等领域。

在高压放大器测试中，所使用的射频测试设备均设计为50Ω接口，以确保测量准确性和系统一致性。常用配套设备包括：

信号发生器DG5200：输出端口为50Ω，用于提供特定频率和功率的射频信号。

示波器MDO7500A：高频示波器的通道输入阻抗通常可切换为50Ω，以匹配传输线阻抗，避免信号反射。

频谱分析仪MSD6360A：输入端口为50Ω，用于信号频谱分析。

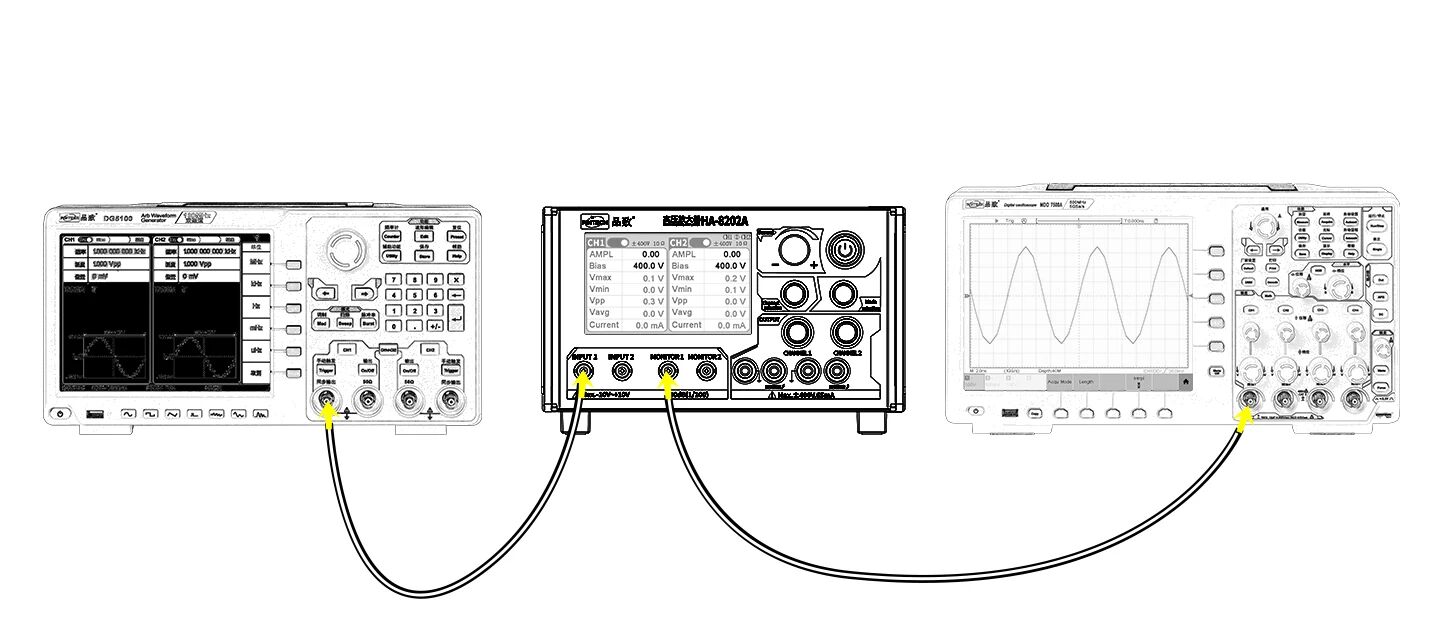

正确连接方法如下（参见图示）

信号发生器输出端与放大器输入端之间使用BP-250连接。(若被测信号接口非BNC类型，应选用BP-251：鳄鱼夹连接被测信号，BNC端接入放大器输入。)

放大器的Monitor输出端与示波器输入端之间使用BP-250连接。

放大器高压输出端应选用BP-253N（香蕉插转鳄鱼夹）。

使用50 Ω同轴线可能带来的问题：

50Ω同轴线等效电容约为100 pF/m，在高频应用中接入负载后会增大静态电流，从而限制比较大输出电流。

操作不便且存在安全隐患。若将50Ω同轴线与MT-246（BNC母头转香蕉插）搭配使用，容易误将BP-250接入示波器，造成设备损坏。
